1.8.2　直流调速系统原理

分类：高级维修电工技术1432字

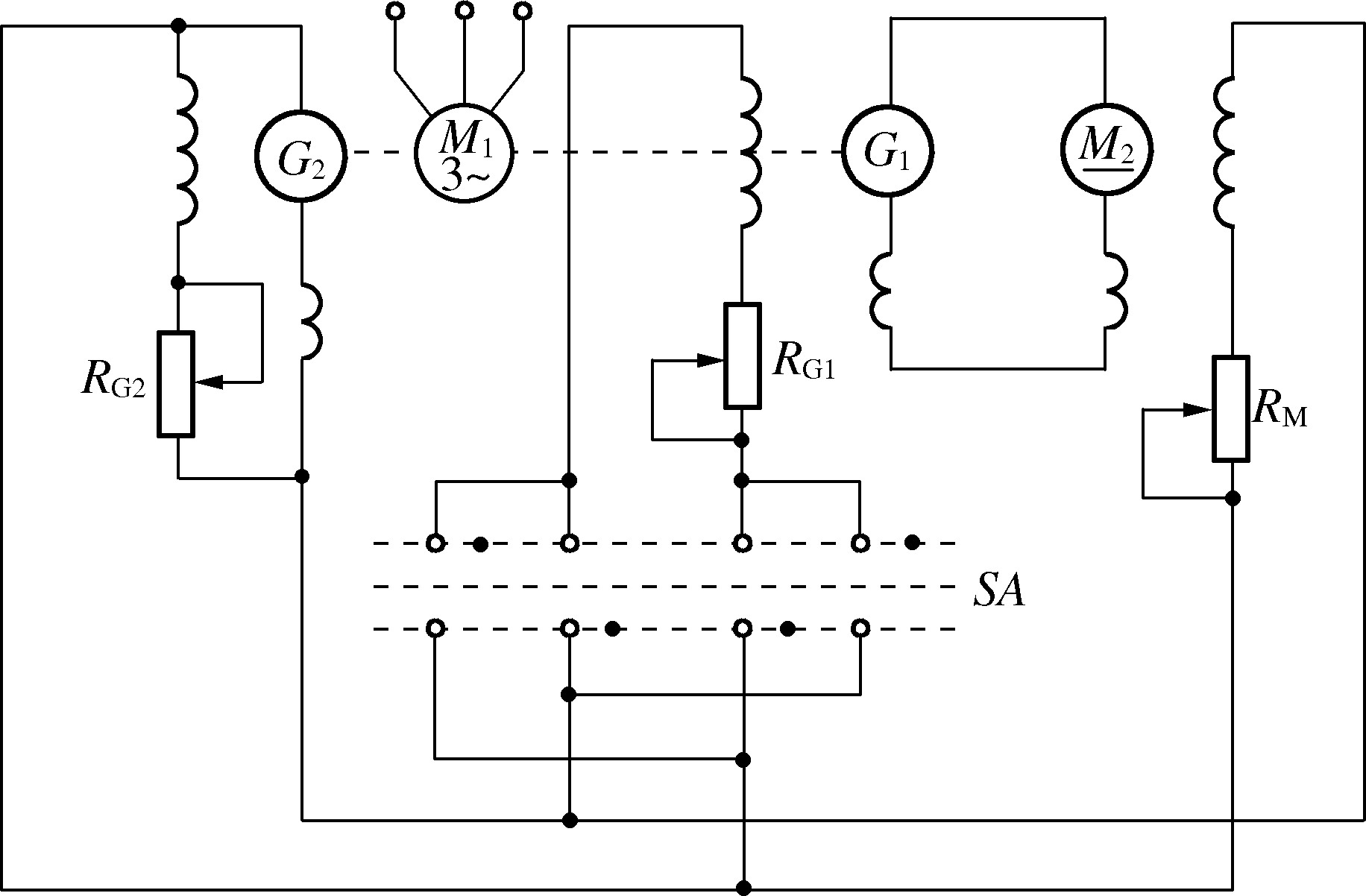

龙门刨床采用直流发电机与直流电动机组成的直流调速系统(G-M系统)，其原理如图1.8-3所示。

图1.8-3　直流发电机与直流电动机调速系统

图中的三相交流异步电动机M1称为原动机，拖动同轴连接的两台直流发电机G1和G2。发电机G1的功率较大，用以向直流电动机M2电枢回路供电，M2直接拖动工作台运动，称为主电动机;G2是并励发电机，也称励磁电机，用以向直流发电机G1和直流电动机M2的励磁绕组提供励磁电源。

(1) 主电动机M2的启动、制动和反向

原动机M1启动后，带动G1和G2电枢旋转，首先由G2建立电枢电动势，向发电机G1和主电动机M2的励磁绕组供电，使G1产生电枢电动势，然后向直流电动机M2电枢供电，使 ......     （共1432字）    [阅读本文]>>
