1.8.4　电机放大机组成的自动调速系统

分类：高级维修电工技术2234字

这是由电机放大机K、直流发电机G和直流电动机M三者组成的调速系统。为了得到稳定的输出转速，常加上电压负反馈和电流正反馈，组成自动调速控制系统。

1. 具有电压负反馈的自动调速系统

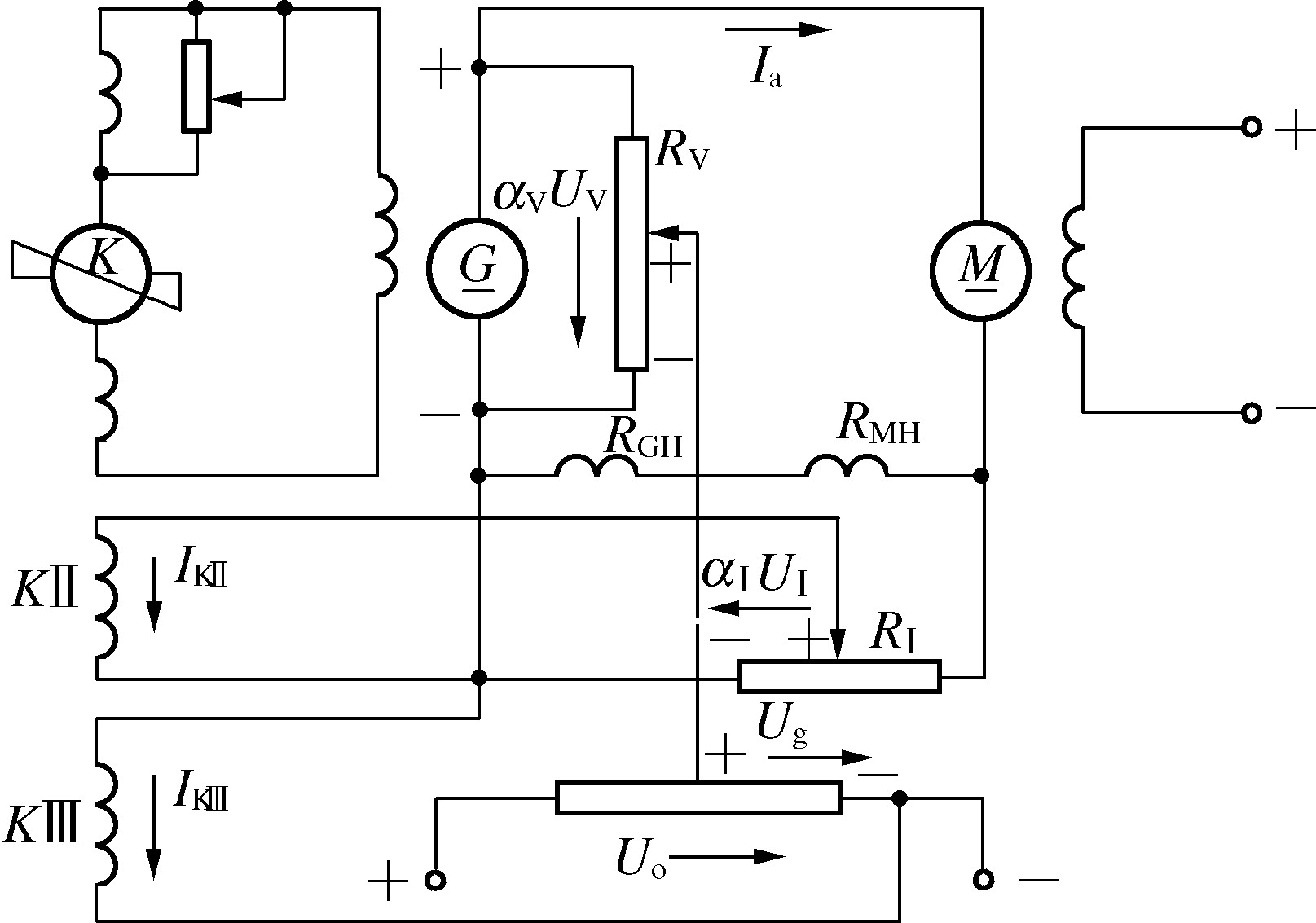

电压负反馈自动调速原理如图1.8-6所示。利用电位器R0从电源电压U0中取得的电压Ug称为给定电压，电压负反馈信号从发电机电枢电压UG上取出，经可调电阻RV取得电压分量αVUV，与给定电压Ug极性相反，串联后加到电机放大机的控制绕组KⅢ上，得到的控制电压为UK＝Ug-αVUV，并产生励磁电流IKⅢ，控制电机放大机K，电机放大机又控制发电机G，最后控制电动机M。这种将输出量回送到输入端的方法称为反馈，而反馈量 ......     （共2234字）    [阅读本文]>>
