1.8.3　电机放大机的工作原理与特点

分类：高级维修电工技术1295字

1. 电机放大机的工作原理

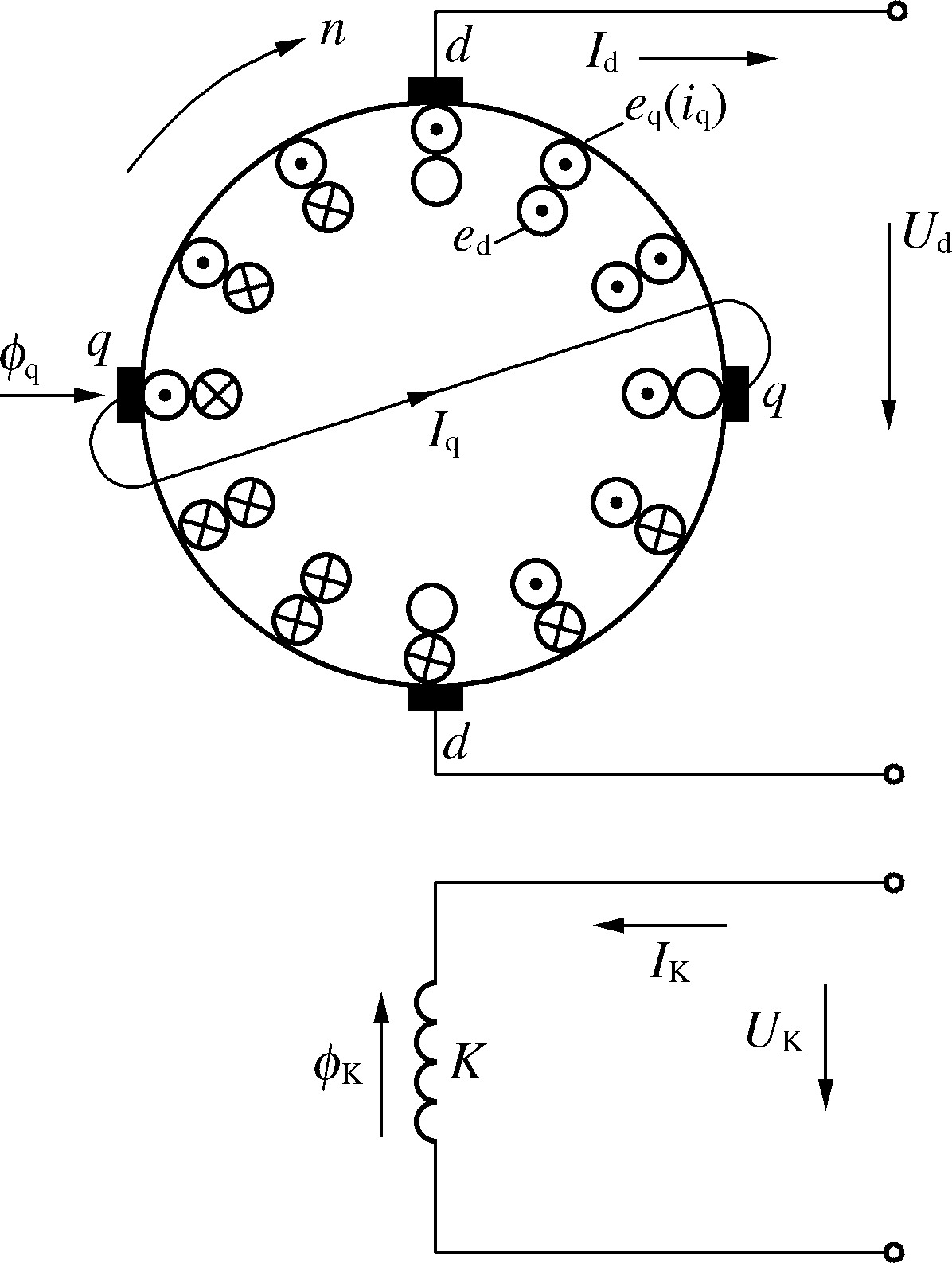

图1.8-4　电机放大机工作原理

电机放大机又称交磁放大机，图1.8-4是它的工作原理图，其结构与普通两极直流发电机相似，只是在换向器上多装一对电刷。在电机放大机定子极上绕有2～4个控制绕组，图中只画出一个控制绕组K。控制绕组的轴线d-d称为直轴，与它垂直的轴线q-q称为交轴(也称横轴)。在交轴上安装一对相互短接的电刷，利用交轴来产生第二级励磁。

如果在绕组K上加控制电压UK，产生励磁电流IK，形成磁通∅K，而电枢由原动机带动以恒速n旋转，则在电枢绕组中由于导线切割磁通∅K。而产生感应电动势eq，其方向由右手定则确定，如图1.8-4中电枢外圈上的☉和 ......     （共1295字）    [阅读本文]>>
