1.8.6　龙门刨床控制电路

分类：高级维修电工技术2339字

1. 电动机组的控制电路

刨床的电动机组包括交流电动机M1及由M1拖动的直流发电机G1和励磁发电机G2。该机组的启动实际上是M1的启动控制，由于M1功率较大(如B2012A为60kW)，启动电流很大，需采用星-三角(Y-△)降压启动，控制电路如图1.8-11(b)所示。

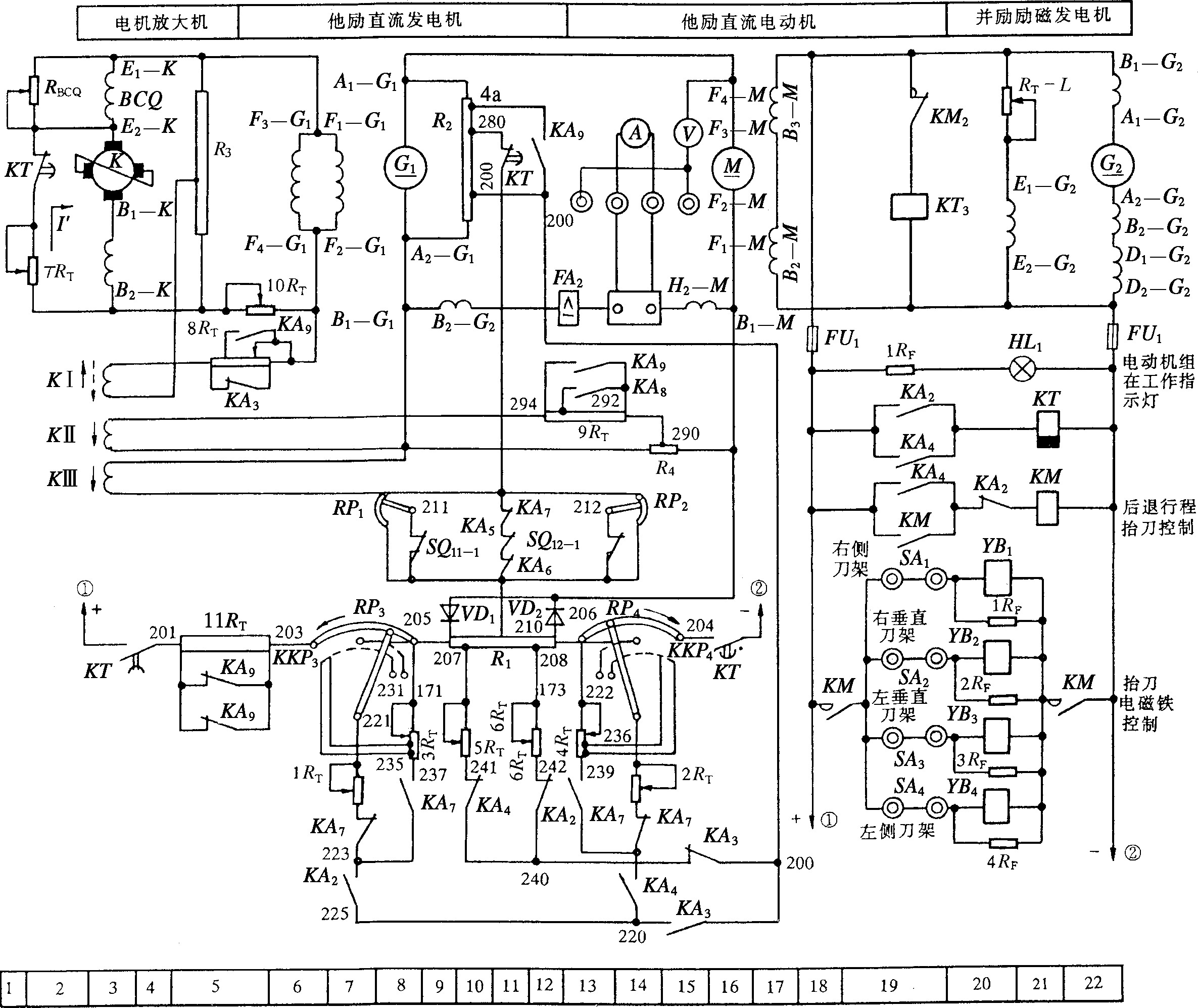

图1.8-11(a)

图1.8-11（b）

图1.8-11（c）

图1.8-11 A系列龙门刨床控制电路

图1.8-11(a)中，Y形接法的启动时间是由时间继电气KT1决定，而从Y形断开到△形运行的间隙时间是由时间继电气KT3决定，KT3接在励磁发电机的输出端(19区)。时间设定一般为KT1延时3～4s，KT3延时1s以下。

电路的工作原理： 合上电源开关，经控制变压器降压，电源指示灯HL2亮，表示电源已接通。按下启动 ......     （共2339字）    [阅读本文]>>
