1.8.7　主拖动系统及工作台控制电路

分类：高级维修电工技术7515字

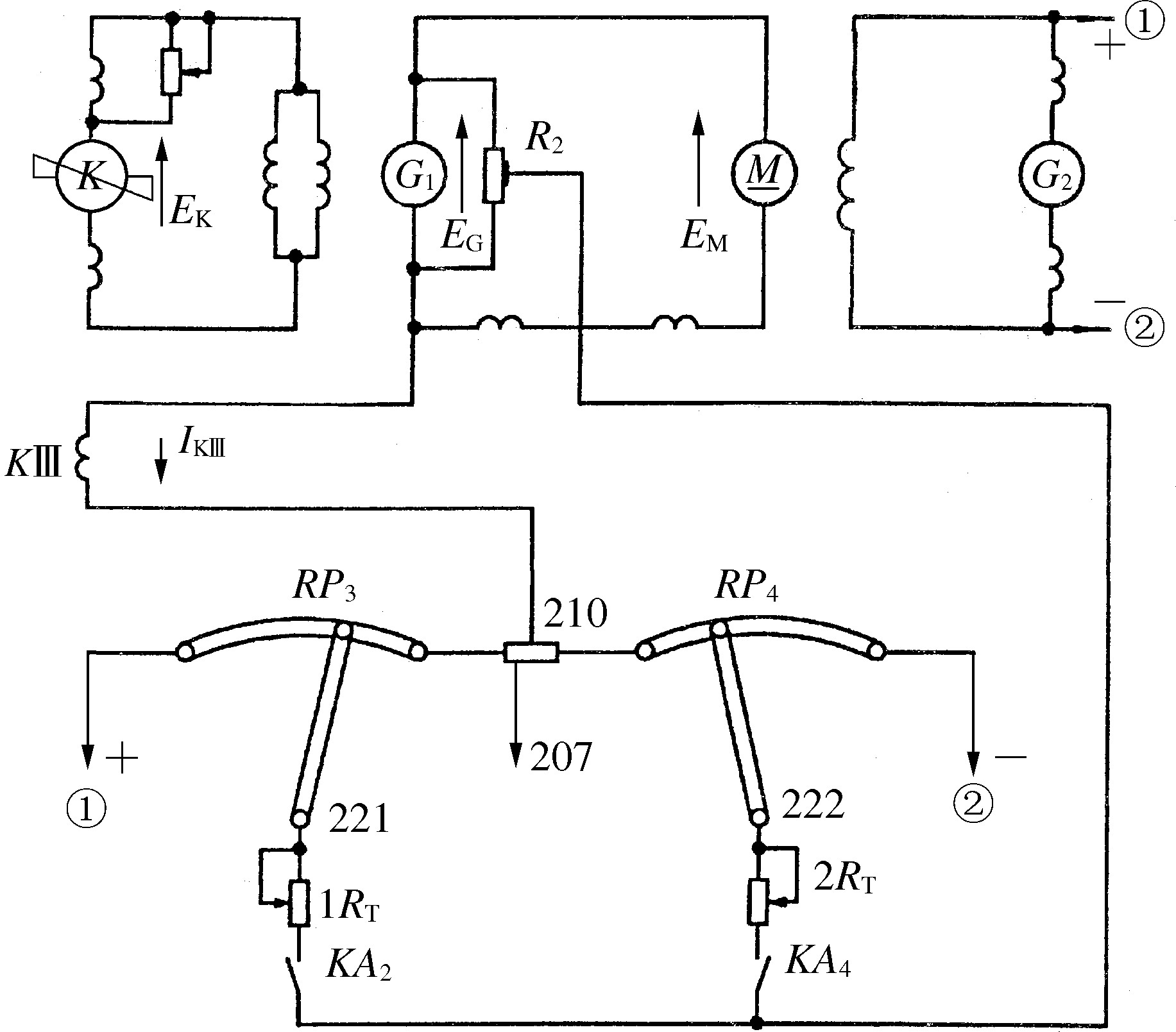

A系列龙门刨床主拖动系统如图1.8-11(a)所示。它是以电机放大机作为励磁调节器，通过调节其控制绕组的励磁，改变电机放大机输出电压，去调节直流发电机励磁绕组电流，改变直流发电机输出电压，达到调节直流电动机转速的目的。由此可见，主拖动控制的关键是对电机放大机励磁的控制。

电机放大机有3个控制绕组，绕组KⅠ作为稳定绕组，接在桥形稳定环节中;KⅡ作为电流正反馈绕组;KⅢ作为电流截止负反馈、电压负反馈和给定电压绕组，这是要重点关注的一个绕组。

1. 主拖动系统的励磁控制电路

(1) 工作台前进与后退的励磁控制

当工作台工作进给时，前进继电气KA2和连锁继电气KA3通电，而后退继 ......     （共7515字）    [阅读本文]>>
