三、机件的表达方法

根据国家有关制图标准(GBT 17451—1998、GB/T 4458.1—2002)提出的基本要求： 绘制机械图样时，应首先考虑看图的方便。根据机件的结构特点，选用适当的表达方法。在完整清晰地表达机件各部分形状的前提下，力求制图简便。下面简要介绍“图样画法”中规定的主要表示方法及其应用。

(一) 视图

用正投影法绘制出的机件图形，称为视图。为了便于看图，视图一般只画出机件的可见轮廓，必要时才画出其不可见轮廓。视图通常有基本视图、向视图、局部视图和斜视图。

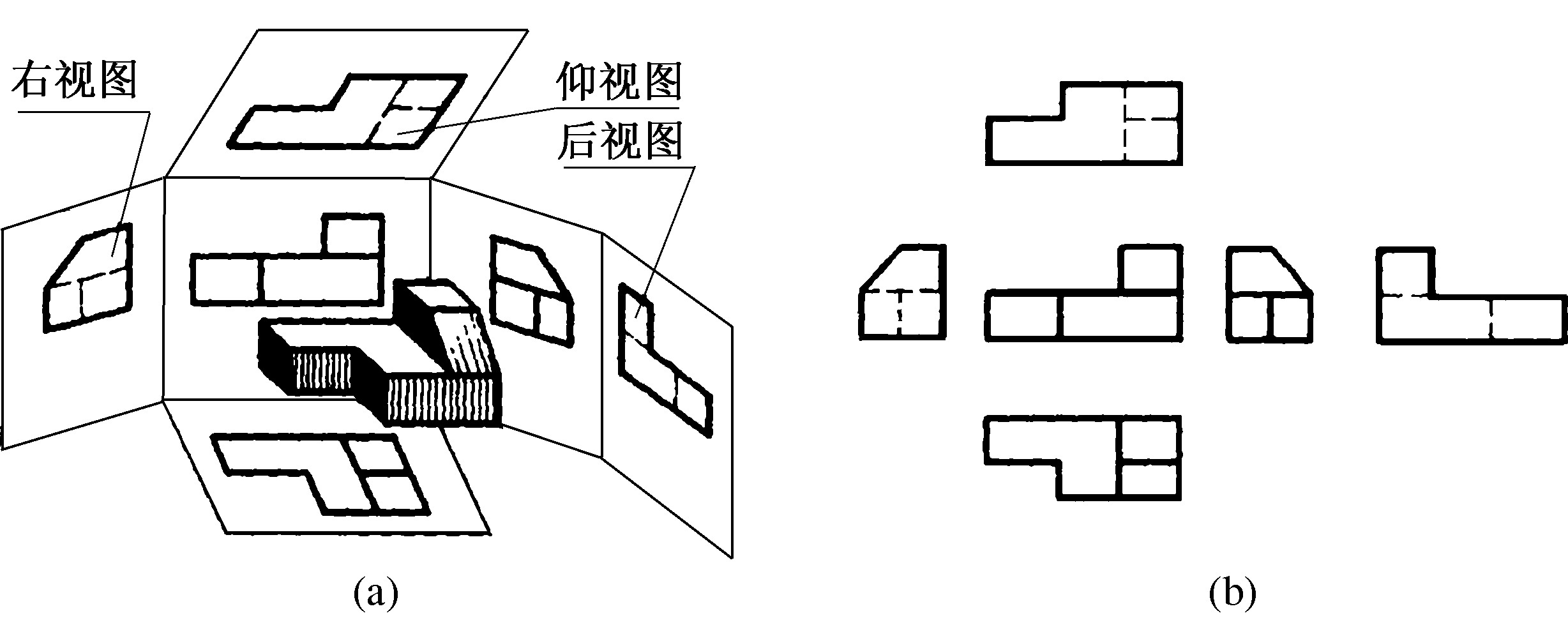

将机件置于由六个投影面围成的空箱中，机件向六个基本投影面投射所得的视图称为基本视图。基本视图除前面介绍的主视图、俯视图和左 ......     （共3656字）    [阅读本文]>>
