四、常用结构画法

这里主要介绍常见标准件及常用件的有关基本知识、规定画法、代号及标注方法。

(一) 螺纹与螺纹紧固件

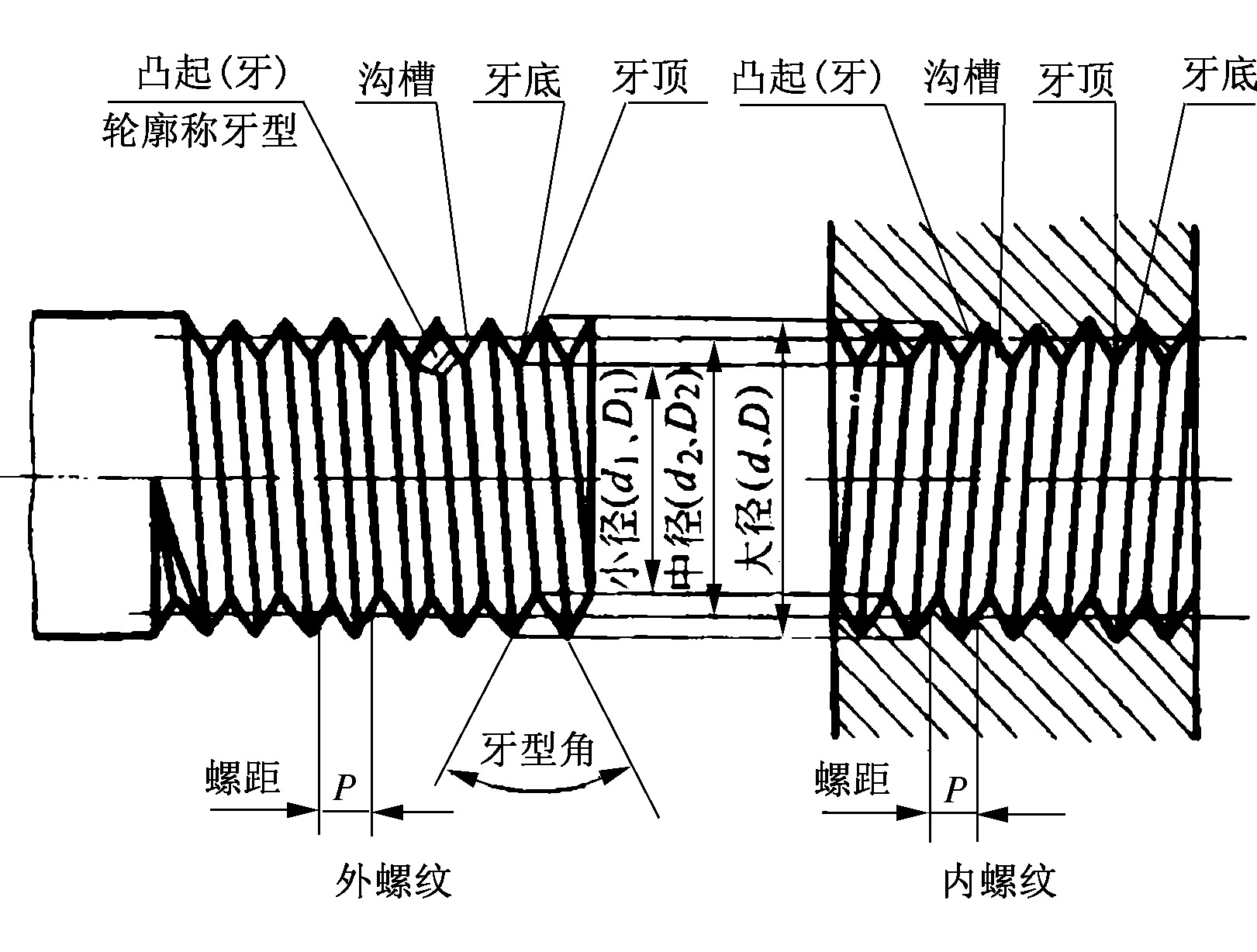

图2.1-30　螺纹的各部分名称

螺纹是指在圆柱或圆锥表面上，沿着螺旋线所形成的、具有相同断面的连续凸起和沟槽。螺纹分外螺纹和内螺纹两种，成对使用。加工在圆柱或圆锥外表面上的螺纹称外螺纹;加工在圆柱或圆锥内表面上的螺纹称内螺纹。见图2.1-30。

1. 螺纹各部分名称及要素

螺纹各部分名称见图2.1-30～32。螺纹的要素有： 牙型、直径、螺距、线数和旋向等。

图2.1-31　螺纹线数、螺距与导程

图2.1-32　螺纹的旋向

内、外螺纹是配合使用的，只有牙型、大径、螺距、线数和旋向等要素都相同的内 ......     （共4070字）    [阅读本文]>>
