由于针状铁素体具有尺寸较小、交叉分布、大角度晶界、存在亚结构和高密度可动位错的组织结构特点，使得管线钢及其焊管接头焊缝具有较好的韧性。
针状铁素体通常在(超低碳)低合金钢冷却过程中形成，又称为超低碳贝氏体，其特征如图2-7所示。

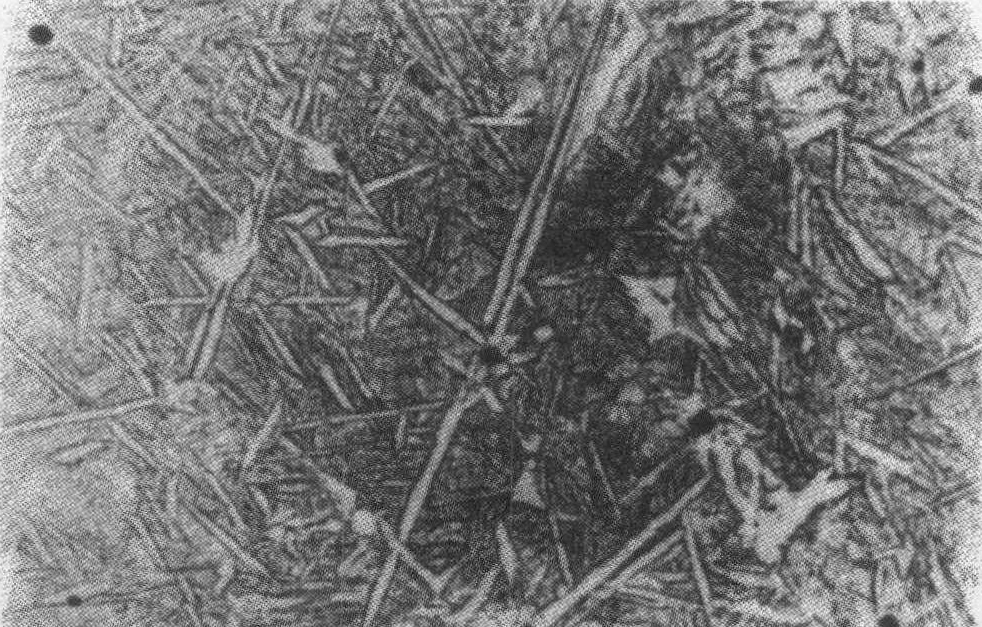

图2-7 针状铁素体TEM复型(3000×)
针状铁素体通常在较低温度下，与贝氏体相变相近的区域内形成。其二维特征呈针状，并且有片状截面的特征。Bhadeshia提出针状铁素体的三维形态为薄的、透镜形片状。
研究表明，针状铁素体首先在钢中预先存在的缺陷处形核、长大，随后不断激发新的晶核。针状铁素体在长大过程中，伴随表面浮凸效应，有文献证实，其浮 ...... （共833字） [阅读本文]>>
高钢级管线钢组织性能我们的祖先在公元前600年即开始用竹筒输送天然气。后来，英国人用木管和铅管输送天然气，其安全性极差。输送油、气的大口径钢管是20世纪初首先在美国发展起来的。1926年，美国石油学会发布的API5L标准只
高钢级管线钢组织性能超级管线钢的成分设计大都是低碳(超低碳)的Mn2Nb2Ti系或Mn2Nb2V(Ti)系。同时还加入钼、镍、铜等元素提高淬透性，以便在钢厂现有的轧制和冷却条件下得到针状铁素体、贝氏体乃至马氏体组织。End
高钢级管线钢组织性能图1-15为不同控轧管线钢应力-应变曲线。图1-16为X80、X100钢碳当量范围比较。显然，X100比X80钢的Ceq含量高以增加强度，但二者的Pcm值在同一范围，并与w(C)<0.12%的低碳
高钢级管线钢组织性能我们知道材料组织性能内在关系的研究是材料研究的永恒主题，其相互间的关系如图1-22所示，由于钢铁生产过程的复杂性，显微组织与力学性能的演变及关系是控制产品质量的重要一环，也是为达到生产出高质量产品该技术
高钢级管线钢组织性能20世纪60年代后期到80年代初期，微合金钢的研究应用得到了迅猛发展，当时开发的管道钢主要有Mn-Nb系列X52、X60和Mn-Nb-V系列X60、X70，组织为铁素体+少量珠光体。同时还研究了Mn-N
上一篇
