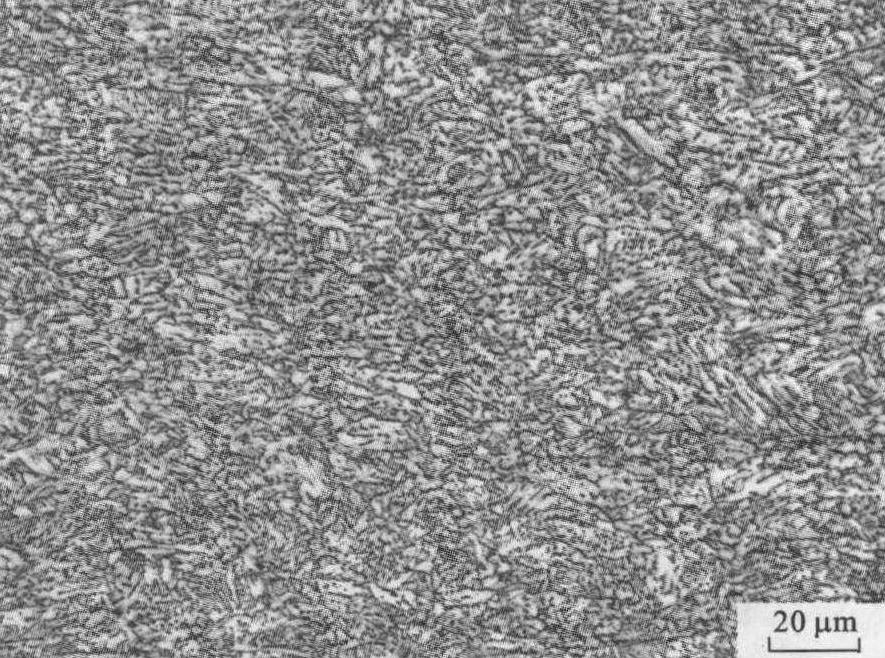

图2-11 X100管线钢的金相组织(B粒，12.6级)
贝氏体组织现在被愈来愈广泛地用以生产、制备强度和韧性较高的高强或超高强管线钢。为了得到X100的目标性能，不仅细的或超细的贝氏体铁素体的有效的结构细化是必须的，而且正确贝氏体类型的形成也极其重要。例如，韧性对于第二相的类型和分布极其敏感。因此在贝氏体钢性能尺度控制的角度理解贝氏体的形貌非常重要。然而贝氏体是钢中发现的最复杂的组织，定量描述较为困难。它的形貌在一般光镜下极难观测，需在先进的扫描电镜和电子背散射分析条件下确认。通常贝氏体组织定义为低共熔奥氏体的分解产物。先共析铁素体和贝氏体铁素体重要的 ...... （共1223字） [阅读本文]>>
高钢级管线钢组织性能我们的祖先在公元前600年即开始用竹筒输送天然气。后来，英国人用木管和铅管输送天然气，其安全性极差。输送油、气的大口径钢管是20世纪初首先在美国发展起来的。1926年，美国石油学会发布的API5L标准只
高钢级管线钢组织性能超级管线钢的成分设计大都是低碳(超低碳)的Mn2Nb2Ti系或Mn2Nb2V(Ti)系。同时还加入钼、镍、铜等元素提高淬透性，以便在钢厂现有的轧制和冷却条件下得到针状铁素体、贝氏体乃至马氏体组织。End
高钢级管线钢组织性能图1-15为不同控轧管线钢应力-应变曲线。图1-16为X80、X100钢碳当量范围比较。显然，X100比X80钢的Ceq含量高以增加强度，但二者的Pcm值在同一范围，并与w(C)<0.12%的低碳
高钢级管线钢组织性能我们知道材料组织性能内在关系的研究是材料研究的永恒主题，其相互间的关系如图1-22所示，由于钢铁生产过程的复杂性，显微组织与力学性能的演变及关系是控制产品质量的重要一环，也是为达到生产出高质量产品该技术
高钢级管线钢组织性能20世纪60年代后期到80年代初期，微合金钢的研究应用得到了迅猛发展，当时开发的管道钢主要有Mn-Nb系列X52、X60和Mn-Nb-V系列X60、X70，组织为铁素体+少量珠光体。同时还研究了Mn-N
上一篇
