对于X120，具有低的转变温度范围的低碳贝氏体，即下贝氏体组织是组织设计的目标。由于淬硬性增加，这就需要添加适量的B来调整CCT图。这是因为当B微量固溶后对淬硬性有明显的影响。表2-2为典型X120的化学成分。
表2-2 典型X120的化学成分(%)
CMnMoTiB其他Pcm0.0421.940.290.0130.0009Cu，Ni，Cr，Nb0.21

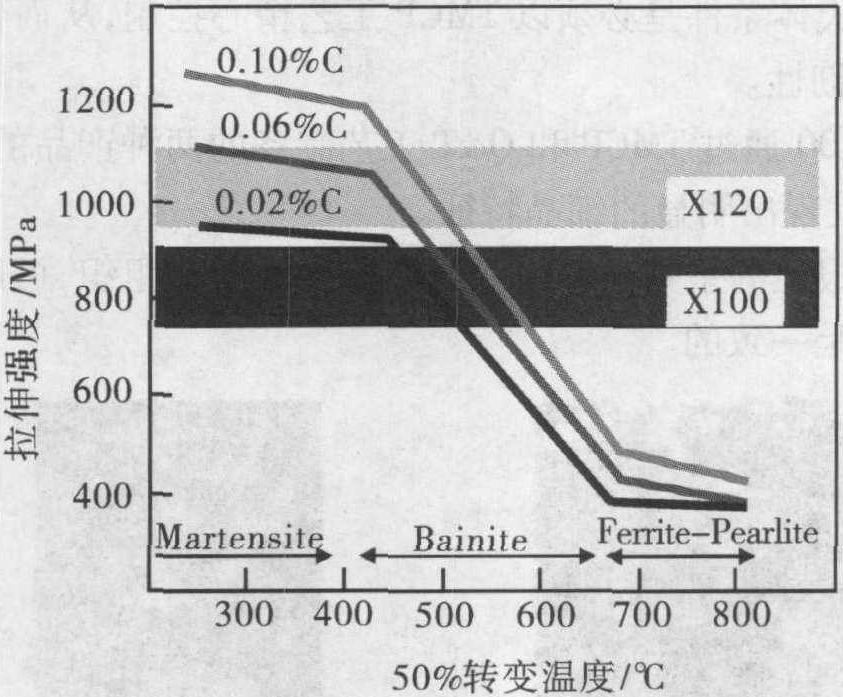

图2-14 转变温度和强度关系示意图
图2-14 表明具有含碳量低于0.06% LB(下贝氏体)组织的低碳钢和含碳量约0.10%UB(上贝氏体)组织的低碳钢都可作为X120的备选钢种。高强度管线钢的另一种选择可以是F和M的双相钢(DP)，其生产工艺为F热轧后正常空冷。在非再结晶温度范围内二次加热板材控轧后分级淬火就能得到LB组织。对于X1 ...... （共492字） [阅读本文]>>
高钢级管线钢组织性能我们的祖先在公元前600年即开始用竹筒输送天然气。后来，英国人用木管和铅管输送天然气，其安全性极差。输送油、气的大口径钢管是20世纪初首先在美国发展起来的。1926年，美国石油学会发布的API5L标准只
高钢级管线钢组织性能超级管线钢的成分设计大都是低碳(超低碳)的Mn2Nb2Ti系或Mn2Nb2V(Ti)系。同时还加入钼、镍、铜等元素提高淬透性，以便在钢厂现有的轧制和冷却条件下得到针状铁素体、贝氏体乃至马氏体组织。End
高钢级管线钢组织性能图1-15为不同控轧管线钢应力-应变曲线。图1-16为X80、X100钢碳当量范围比较。显然，X100比X80钢的Ceq含量高以增加强度，但二者的Pcm值在同一范围，并与w(C)<0.12%的低碳
高钢级管线钢组织性能我们知道材料组织性能内在关系的研究是材料研究的永恒主题，其相互间的关系如图1-22所示，由于钢铁生产过程的复杂性，显微组织与力学性能的演变及关系是控制产品质量的重要一环，也是为达到生产出高质量产品该技术
高钢级管线钢组织性能20世纪60年代后期到80年代初期，微合金钢的研究应用得到了迅猛发展，当时开发的管道钢主要有Mn-Nb系列X52、X60和Mn-Nb-V系列X60、X70，组织为铁素体+少量珠光体。同时还研究了Mn-N
上一篇
