【工作任务】
制订如图4-14所示零件（内孔已钻直径为20mm、深23mm的预孔）的加工工艺方案，应用外圆加工循环和螺纹加工循环指令编写程序并加工，毛坯选用φ50mm×80mm的钢料。

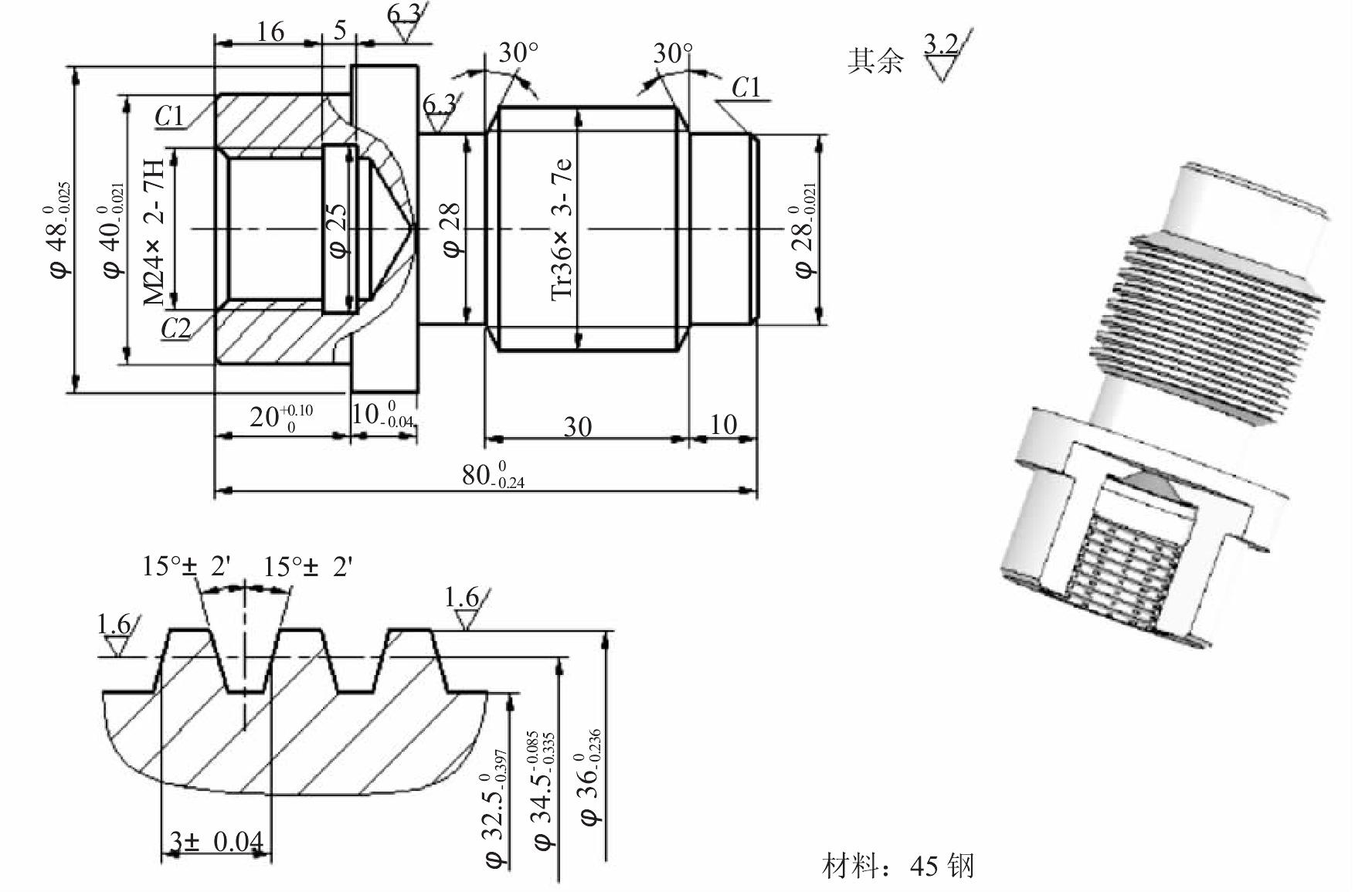

图4-14 梯形螺纹轴
【相关理论】
一、螺纹切削单一固定循环（G92）
1.圆柱螺纹切削循环
（1）指令格式G92 X（U）__Z（W）__F__；
X（U）__Z（W）__：螺纹切削终点处的坐标，U和W后面数值的符号取决于轨迹AB和BC的方向（图4-15）；
F：螺纹导程的大小，如果是单线螺纹，则为螺距的大小。
例G92 X30.0 Z-30.0 F2.0；
（2）指令的运动轨迹及工艺说明G92圆柱螺纹切削轨迹如图4-15所示，与G90循环相似，运动轨迹也是一个矩形轨迹。刀具从循环起点A沿X ...... （共6623字） [阅读本文]>>
