一、分析零件图样
1.零件图样

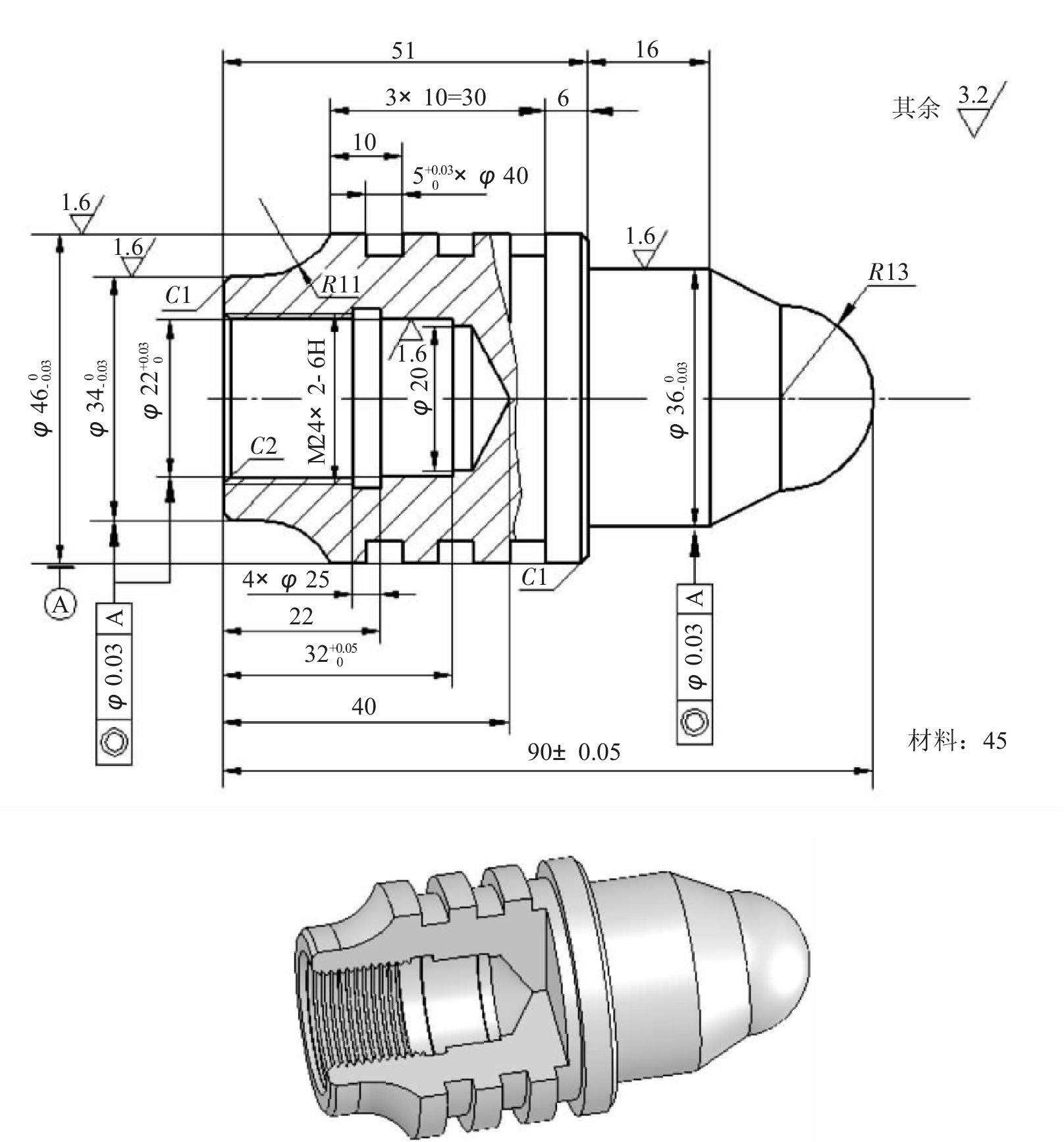

如图6-1所示，毛坯尺寸为φ50mm×85mm，试编写其数控车加工程序。
图6-1 综合实例1
2.精度分析
（1）尺寸精度本例中精度要求较高的尺寸主要有：外圆、，内孔，长度、90±0.05和内螺纹的中径等。0 000 0
对于尺寸精度要求，主要通过在加工过程中的准确对刀、正确设置刀补及磨耗，以及正确制订合适的加工工艺等措施来保证。
（2）形位精度本例中主要的形位精度有：外圆φ34、φ36和内孔φ22轴线相对于外圆φ46基准轴线的同轴度公差。
对于形位精度要求，主要通过调整机床的机械精度、制订合理的加工工艺及工件的装夹、定位与找正等措施来保证。
（3）表面粗糙度本例中，加工后 ...... （共1463字） [阅读本文]>>
