按照淬火工件的形状、尺寸、技术要求和材质确定冷却操作时，首先应了解该钢种在连续冷却条件下过冷奥氏体的分解曲线，根据所要求的必要冷速选择合适的冷却方式。常用的冷却方式主要有油冷淬火和气冷淬火。近些年来，水及水溶性淬火介质已开始试验和应用。
1.真空油淬

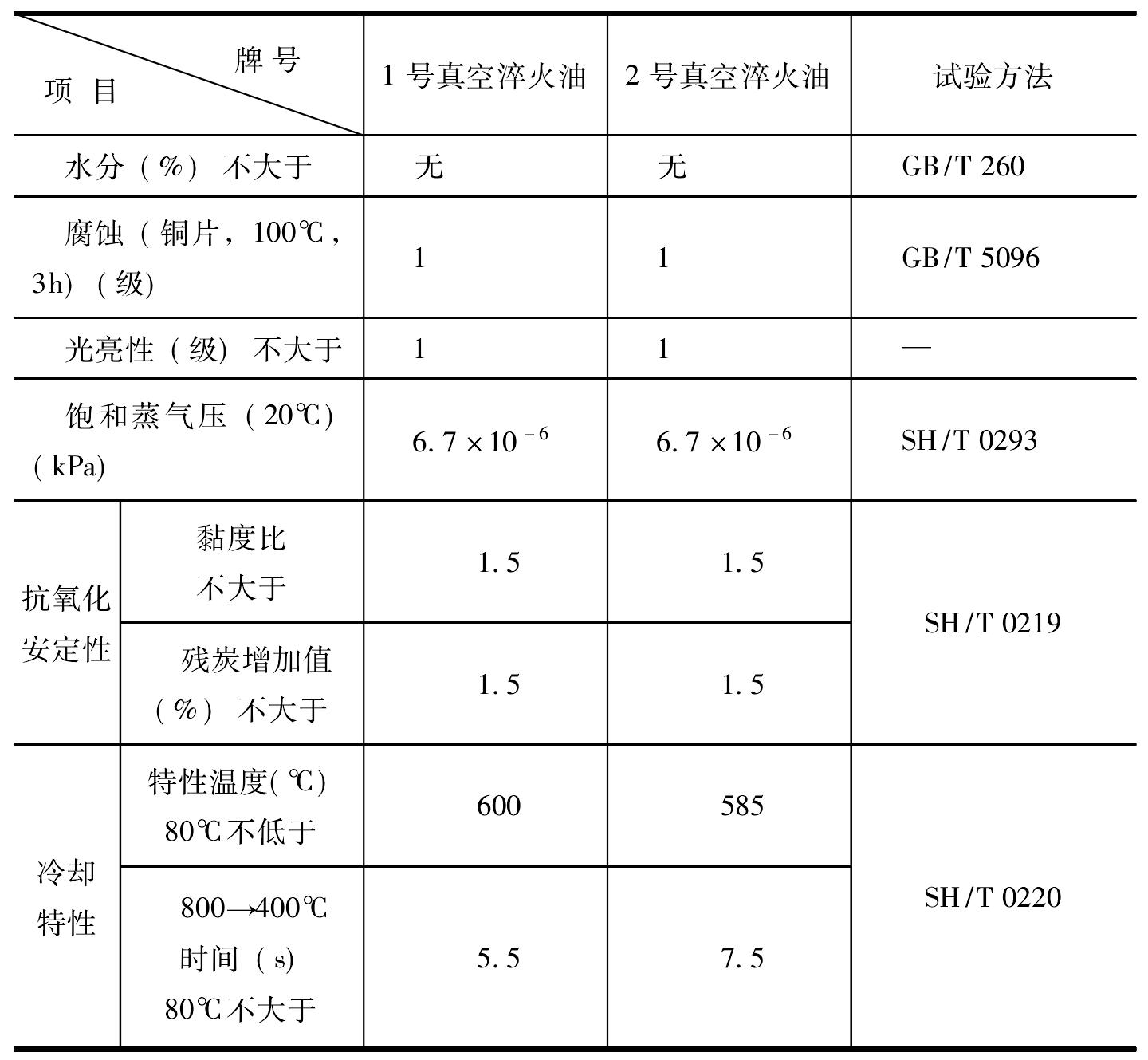

真空淬火油应具备如下特性：饱和蒸气压低，即低压下蒸发少;不污染真空系统，不影响真空效果;临界压强(即得到与大气压下有相当淬火冷却能力的最低气压)低，随着气压的降低，冷却能力变化不大，而在真空下仍具有一定的冷却速度;化学稳定性好，使用寿命长;杂质和残碳少;酸值低，淬火后表面光亮度高。
目前，已经研制 ...... （共6601字） [阅读本文]>>
真空热处理金属在真空(比一个大气压低得多的压力)条件下的固态相变(也包括其他非相变的组织状态变化)现象和理论是真空热处理原理的核心，是制订真空热处理工艺规范、操作方法以及选择设备的重要依据。目前，热处理工艺主要是
.jpg)
真空热处理一般的金属材料在空气炉中加热，由于空气中存在氧气、水蒸气、二氧化碳等氧化性气体，这些气体与金属发生氧化作用，其反应式如下：2M+O2→2MOM+H2O⇆MO+H2M+CO2⇆
.jpg)
真空热处理真空净化作用指的是，当金属表面带有氧化膜、轻微的锈蚀、氮化物、氢化物等，在真空中加热时，这些化合物即被还原、分解或挥发而消失，从而使金属获得光洁的表面。新鲜的金属表面一旦与空气接触，即要生成一层氧化膜或
真空热处理真空中加热金属时，在低温下，炉内的水分和空气中的氮、氧以及一氧化碳，尤其是在工件上涂覆的油脂和其他杂质等会蒸发逸散。当温度上升到800℃以上时，从工件的表面会放出氢和氮及氧化物的分解气体，完成脱气的作用
真空热处理在真空气氛中加热具有别的介质(大气、可控气氛、盐浴)加热不具备的特点。因为，一般加热实际上不能够在广泛温度范围和普遍条件下都完全保持金属炽热表面与气氛碳势严格平衡和不起任何化学反应，氧化、脱碳、增碳等现
上一篇
