.jpg)

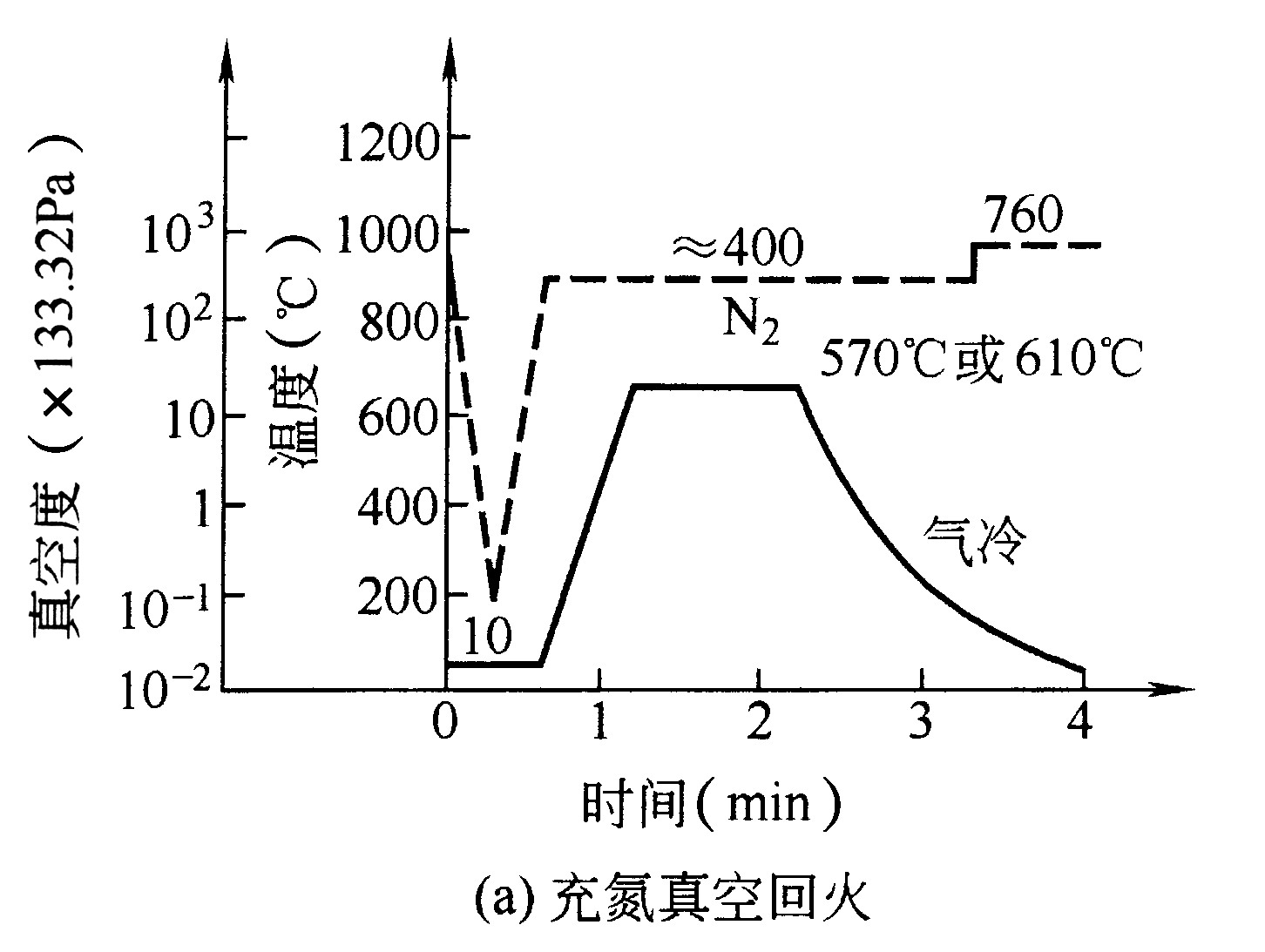

1.概述
真空回火的目的是将真空淬火的优势(不氧化、不脱碳、表面光亮、无腐蚀污染等)保持下来，如果不采用真空回火，将失去真空淬火的优越性。热处理后不再进行精加工并需进行多次高温回火的精密工具更是如此。实践证明，高速钢W6Mo5Cr4V2和SK55制的∅8mm×130mm试样，经1210℃真空淬火及560℃三次真空回火后，与同样参数的盐浴淬火、回火的硬度水平相当，但真空回火试样的静弯曲破断功(破断载荷与形变量乘积)却明显提高了，如表3-15所示。又如钛合金TC4，当其含氢量大于50×10-6时将产生氢脆。即使未能在真空中淬火(如在电炉中于(900±10)℃加热水淬)，但在3.3×10-1Pa和(550±5)℃条件下真空时效2.5h ...... （共2720字） [阅读本文]>>
真空热处理金属在真空(比一个大气压低得多的压力)条件下的固态相变(也包括其他非相变的组织状态变化)现象和理论是真空热处理原理的核心，是制订真空热处理工艺规范、操作方法以及选择设备的重要依据。目前，热处理工艺主要是
.jpg)
真空热处理一般的金属材料在空气炉中加热，由于空气中存在氧气、水蒸气、二氧化碳等氧化性气体，这些气体与金属发生氧化作用，其反应式如下：2M+O2→2MOM+H2O⇆MO+H2M+CO2⇆
.jpg)
真空热处理真空净化作用指的是，当金属表面带有氧化膜、轻微的锈蚀、氮化物、氢化物等，在真空中加热时，这些化合物即被还原、分解或挥发而消失，从而使金属获得光洁的表面。新鲜的金属表面一旦与空气接触，即要生成一层氧化膜或
真空热处理真空中加热金属时，在低温下，炉内的水分和空气中的氮、氧以及一氧化碳，尤其是在工件上涂覆的油脂和其他杂质等会蒸发逸散。当温度上升到800℃以上时，从工件的表面会放出氢和氮及氧化物的分解气体，完成脱气的作用
真空热处理在真空气氛中加热具有别的介质(大气、可控气氛、盐浴)加热不具备的特点。因为，一般加热实际上不能够在广泛温度范围和普遍条件下都完全保持金属炽热表面与气氛碳势严格平衡和不起任何化学反应，氧化、脱碳、增碳等现
上一篇
