.jpg)
真空脉冲氮碳共渗与真空脉冲渗氮工艺基本相同。
1.结构钢低真空脉冲氮碳共渗工艺
低真空与氮碳共渗相结合的热处理方法，即低真空氮碳共渗工艺。低真空的作用，在炉内真空状态下，气体分子具有更多的运动机会，而且平均自由程增加，所以，扩散速度加快。同时，由于脉冲式抽气与送气，使得钢件与新鲜气氛充分接触，避免了滞留气氛的出现，从而强化了工艺效果，提高了渗层组织的均匀性。结构钢低真空脉冲氮碳共渗工艺曲线见图3-64。

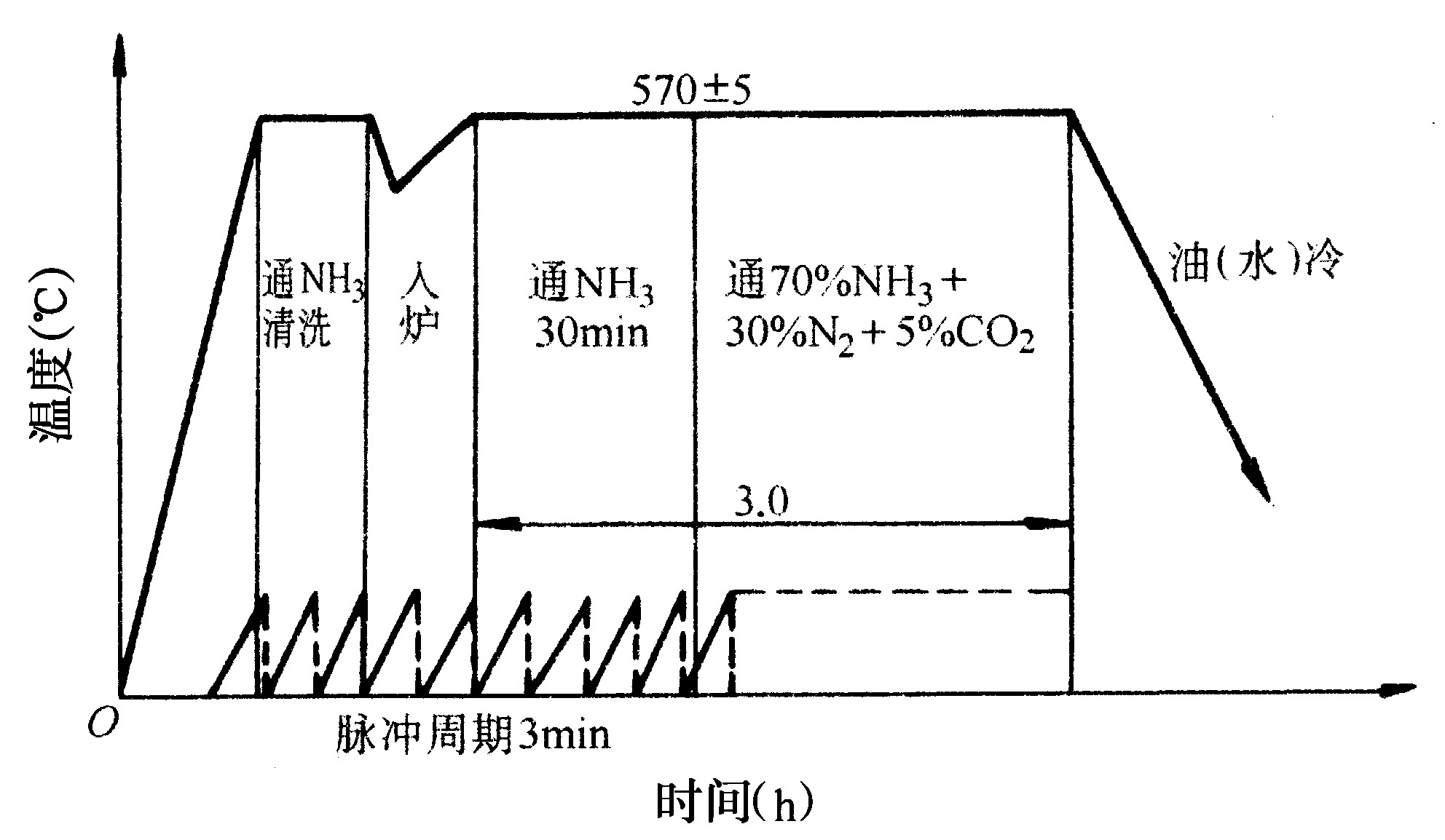

图3-64 结构钢低真空氮碳共渗工艺曲线
结构钢通过(体积分数)70%NH3+30%N2+5%CO2气氛，脉冲周期3min，570℃×3h的低真空氮碳共渗，表面化合物层10～15μm，均匀致密 ...... （共1274字） [阅读本文]>>
真空热处理金属在真空(比一个大气压低得多的压力)条件下的固态相变(也包括其他非相变的组织状态变化)现象和理论是真空热处理原理的核心，是制订真空热处理工艺规范、操作方法以及选择设备的重要依据。目前，热处理工艺主要是
.jpg)
真空热处理一般的金属材料在空气炉中加热，由于空气中存在氧气、水蒸气、二氧化碳等氧化性气体，这些气体与金属发生氧化作用，其反应式如下：2M+O2→2MOM+H2O⇆MO+H2M+CO2⇆
.jpg)
真空热处理真空净化作用指的是，当金属表面带有氧化膜、轻微的锈蚀、氮化物、氢化物等，在真空中加热时，这些化合物即被还原、分解或挥发而消失，从而使金属获得光洁的表面。新鲜的金属表面一旦与空气接触，即要生成一层氧化膜或
真空热处理真空中加热金属时，在低温下，炉内的水分和空气中的氮、氧以及一氧化碳，尤其是在工件上涂覆的油脂和其他杂质等会蒸发逸散。当温度上升到800℃以上时，从工件的表面会放出氢和氮及氧化物的分解气体，完成脱气的作用
真空热处理在真空气氛中加热具有别的介质(大气、可控气氛、盐浴)加热不具备的特点。因为，一般加热实际上不能够在广泛温度范围和普遍条件下都完全保持金属炽热表面与气氛碳势严格平衡和不起任何化学反应，氧化、脱碳、增碳等现
上一篇
