二、WZT-10型卧式真空退火炉
1.主要技术参数
(1)有效加热区尺寸:100mm×150mm×100mm。
(2)最高工作温度:1300℃。
(3)压升率:0.6×10-1Pa/h。
(4)极限真空度:6.6×10-3Pa。
(5)升温时间:室温至1300℃,30min。
(6)加热功率:10kW。
(7)整机功率:<13kW。
(8)额定装炉量:5kg。
(9)总重量:0.8t。
(10)冷却水用量:0.5m3/h。
2.设备用途
WZT-10型卧式真空退火炉主要用于沉淀硬化型不锈钢(PH17-4等)和其他合金材料的固溶处理、时效硬化及退火处理等。由于设备较小,可作为实验用炉。
3.设备结构特点
WZT-10型卧式真空退火炉为单室卧式内热式真空炉,主要由炉门、炉壳、炉胆、真空系统、充气系统、水冷系统和电控系统组成,其结构见图4-5。

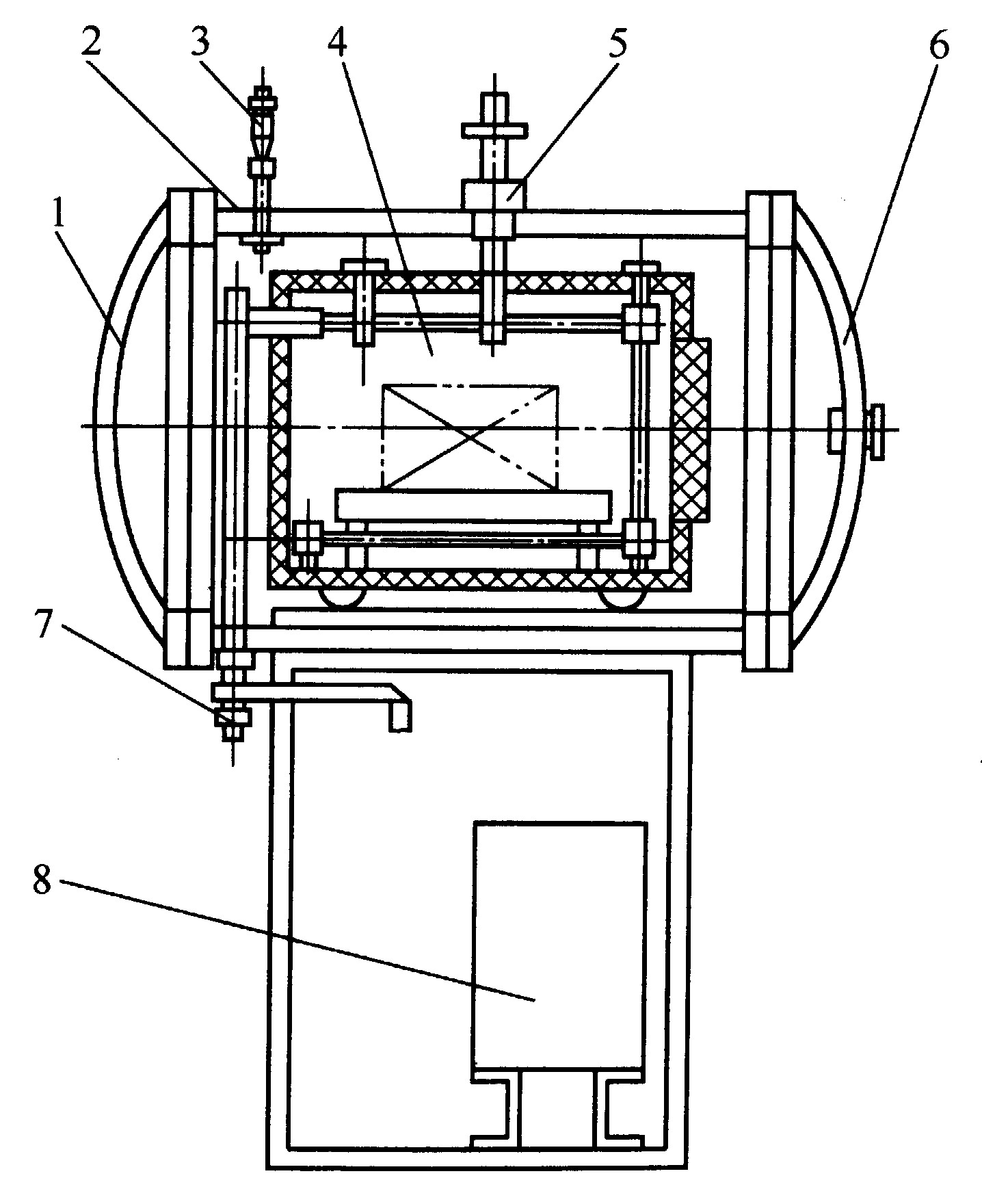

图4-5 WZT-10型退火炉示意 ...... (共1217字) [阅读本文]>>
