JB/T 795 1—1999 《淬火介质冷却性能试验方法》，既适用于油基淬火介质，也适用于水基淬火介质，但此标准已被 TB/T7951—2004所取代，下面介绍ISO 9950： 1995 《测定工业淬火油冷却性能的镍合金探头实验方法》 标准中的内容。
1. 原理
一个几何中心装有热电偶的圆柱形镍合金试件 (探头) 在炉中加热到设定温度，然后放入一定体积的待测淬火油中，记录探头心部温度变化与时间的函数关系。
冷却速度也可以同时记录或以后确定。从记录中得到的测量值可用于评价待测淬火油。
该标准规定了使用镍合金探头测定工业淬火油冷却性能的实验室方法。测试在静态油中进行，这样，就可以在标准条件下对不同油 ...... （共5119字） [阅读本文]>>
淬火冷却技术及淬火介质淬火硬度不足、畸变及开裂是常见的弊病，至今人们也未找到理想的淬火介质。从冷却特性角度讲，希望淬火介质在冷却初期，冷却速度慢一些，避免处于奥化体和过冷奥氏体状态的工件因冷却速度快，收缩急剧而发生弯曲畸变;
淬火冷却技术及淬火介质工件在有物态变化的淬火介质中的冷却过程，一般可分为三个阶段，如图2-3所示。(a)冷却过程曲线(b)冷却速度曲线图2-3冷却过程三阶段示意图(1)蒸汽膜(膜沸腾)冷却阶段(AB段)。赤热工件浸入介质的瞬
淬火冷却技术及淬火介质淬火介质的冷却能力指介质从淬火工件表面吸取热量的能力。淬火介质冷却能力的强弱，主要决定于介质的组成及其物理化学性能。1.介质的物理化学性能对其冷却能力的影响(1)比热。介质的比热越大，冷却能力越强。(2
淬火冷却技术及淬火介质1.300℃冷却速度评价法水溶性淬火介质的第一指标，就是在保持或基本保持高温阶段冷却速度快的同时，降低在低温阶段的冷却速度。低温阶段最有代表性的温度在300℃附近。把钢件冷却到300℃附近时获得的冷却速

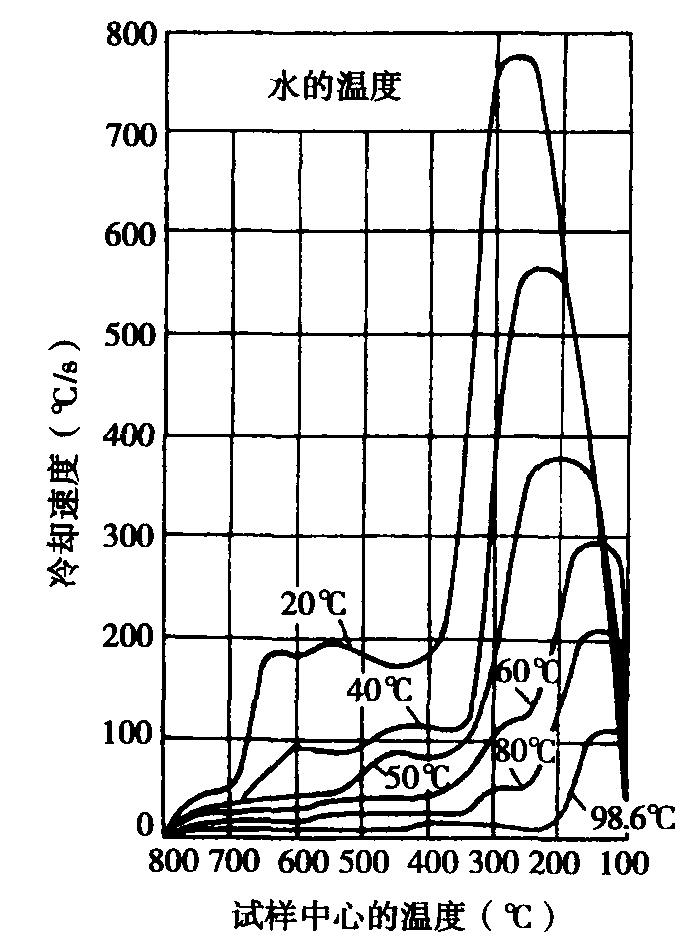

淬火冷却技术及淬火介质1.水的物理化学特性水是自然界中物理化学性质最稳定的物质，资源丰富，价格低廉，是淬火工艺中应用最广泛的介质。水的物理化学特性见表2-22。表2-22水的物理化学特性性能数值冰点(℃)0.00沸点(℃)1
上一篇
