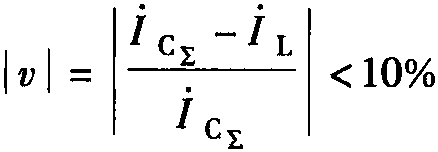

所谓完全补偿就是在接地处流入一个电感电流，且其值等于系统流入接地点的电容电流值，从而达到接地点的接地电流等于零。假设系统中性点接入的消弧线圈感抗为jωL，在不考虑系统中有功损耗与绝缘的泄漏电阻，也不考虑接地电容电流及电感电流中的高次谐波情况下，要使接地点接地电流等于零，则须满足
这里CA、CB、CC是母线上所有直接连接的电气元件各相对地分布电容的总和。
在这样的条件下，以及在故障点没有接地电阻时，刚发生接地故障的瞬间，会产生一个很快衰减的高频放电电流(因为实际系统是有阻性成分的)，在稳定状态时接地电流的数值下降到零。如果计及有功损耗与泄漏，则故 ...... （共1550字） [阅读本文]>>
电力系统电气故障和异常现象中性点不接地系统正常运行时发生中性点位移，或者说中性点对地的电位发生了偏移，这种现象的产生多数是由于架空线路排列不对称而又换位不完全，致使各相对地电容不相等的原因。如图1-3 (a) 所示， 一个三相
电力系统电气故障和异常现象为了简化分析过程，做了以下假设：(1) 电源的电动势系统是对称的，不包含高次谐波。(2) 不考虑漏导。(3) 由正常负荷电流及接地电流在导线和绕组中产生的电压降落忽略不计 (仅在个别情况下，如确定复杂
电力系统电气故障和异常现象以上分析表明，闭式电网中发生单相接地故障时接地电流的方向是不一定的，这对故障线的判断和继电保护的整定计算都很不利，所以小接地电流电网一般都不采用闭式电网。对重要用户的供电，采用有两侧电源但开环运行带备
电力系统电气故障和异常现象本节和以后对短路故障的分析有两条设定： ①故障电流的正方向规定由电源指向短路点k，电压的正方向规定由故障点的每相对地;②在分析中只考虑电流、电压的基波分量，对发电机在不对称故障时出现的高次谐波略去不计
电力系统电气故障和异常现象两相在不同处接地形成了两相经线路、大地的短路回路，短路回路中的电流要比线路对地电容电流大得多，一般情况下短路电流也比负荷电流大得多。为简便计算，分析时： ①不考虑非故障相对地电容电流从接地点流入故障相
