1.6.4 YQS、JQS系列充水式潜水三相异步电动机与潜水泵配合尺寸

分类：农村电工1194字

YQS系列充水式潜水三相异步电动机与潜水泵配合尺寸见图1-16和表1-35。

JQS系列充水式潜水三相异步电动机与潜水泵配合尺寸见图1-17和表1-36。

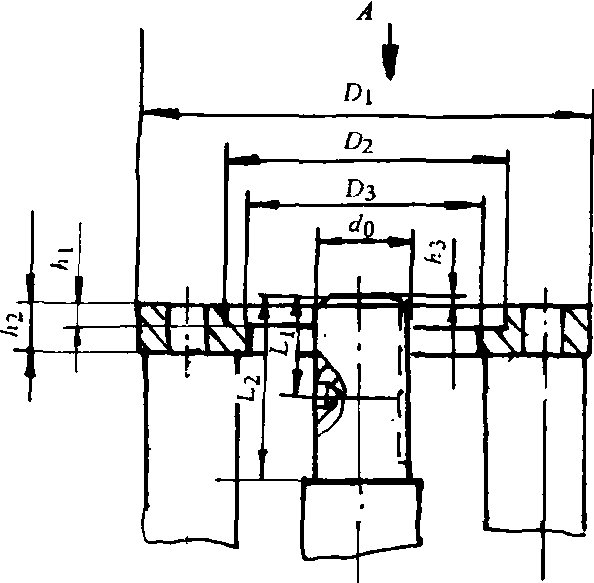

图1-16 YQS系列充水式潜水三相异步电动机与潜水泵连接的配合尺寸图

图1-17 JQS系列充水式潜水三相异步电动机与潜水泵连接的配合尺寸图

表1-35 YQS系列充水式潜水三相异步电动机与潜水泵连接的配合尺寸(单位：mm)

机座号最大外径凸缘尺寸轴伸尺寸电缆槽尺寸D1D2D3
(不小于)D4h1h2
(不大于)h3d1d0d2h4h0b0L1L2
(不小于)b1h515013613090801106.515012287.562482545221020018418095801506.520015287.5624830553212250223210110901656.525019329.572710357045183002782651301002156.5300234812.5842.51440855220

表1-36 JQS系列充水式潜水三相




[阅读本文]>>
