发动机控制系统包括： 发动机控制表盘控制、HP模式控制、E模式控制、自动空转控制、自动加速控制、自动预热控制、空转加速控制、行走时发动机转速自动提高控制 (仅限ZAXIS270型挖掘机)、附件操作加速控制(仅限备有相应选购件的机器)、附件操作限速控制 (仅限备有相应选购件的机器) 和发动机学习控制。发动机控制系统布置图如图3-5-2所示。

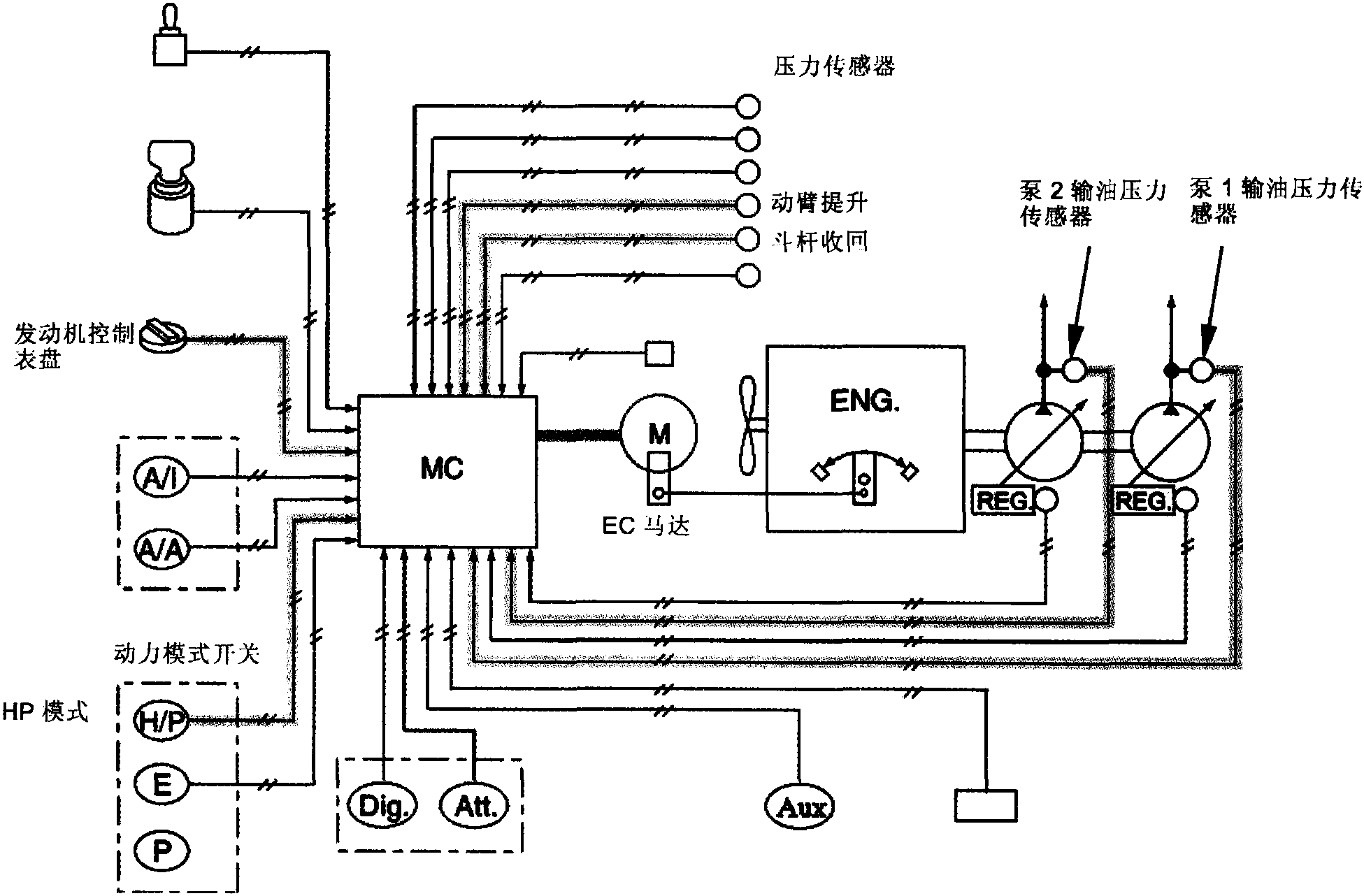

图3-5-2 发动机控制系统布置图
1. 发动机控制表盘控制
(1) 功能。按照发动机控制表盘的转动角度控制发动机转速，当所有操纵杆在中位时将发动机转速降低100r/min，以降低燃油消耗和噪声。
(2) 工作原理。发动机控制表盘控制工作原理如图3-5-3和图3-5-4所示。MC按 ...... （共4140字） [阅读本文]>>
