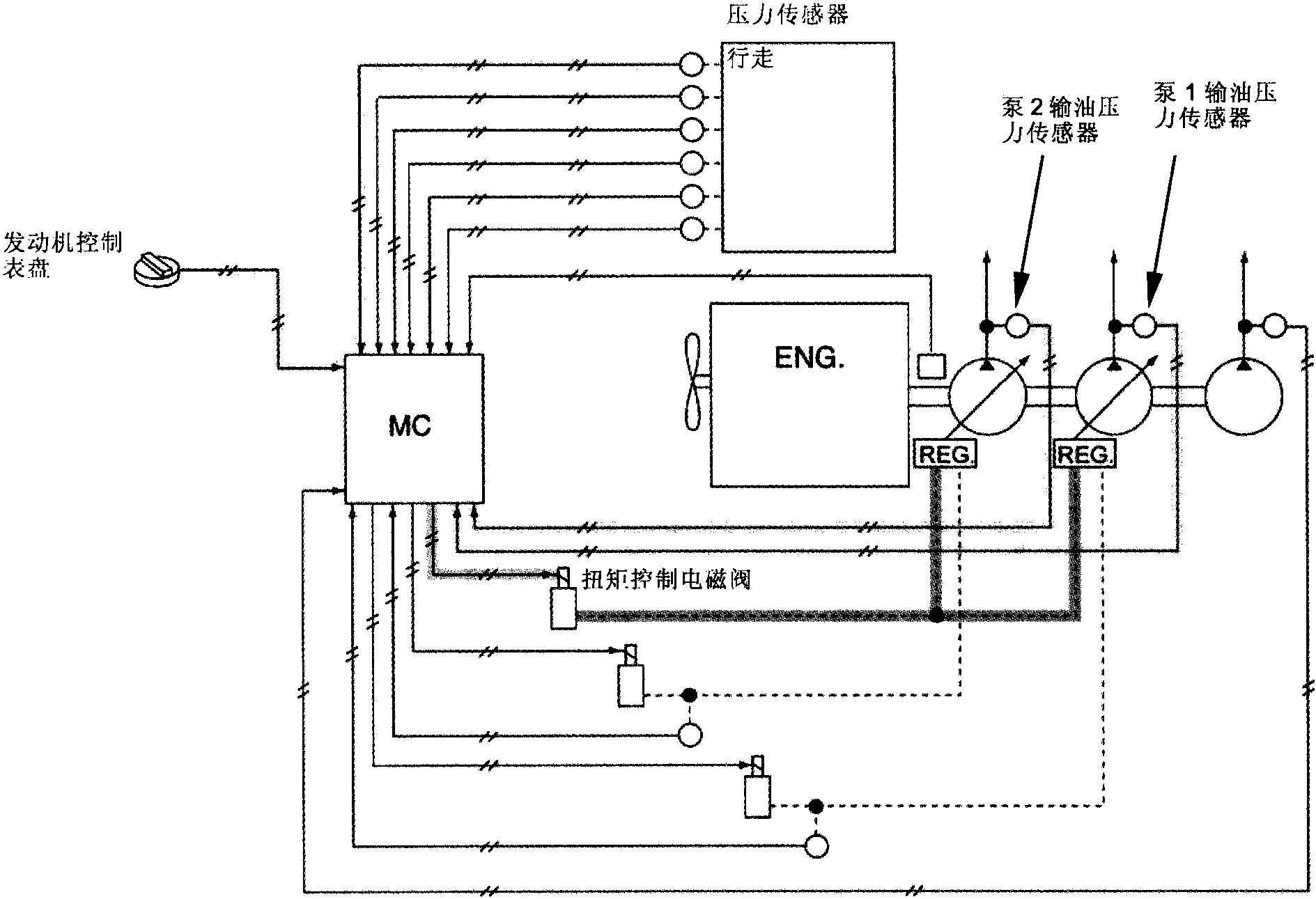

泵控制系统布置图如图3-5-25所示。泵控制系统有以下功能： 速度传感控制、慢速扭矩增加控制、泵1流量限制控制(仅限备有相应选购件的机器)、泵2流量限制控制 (仅限备有相应选购件的机器) 和泵3扭矩减小控制 (仅限备有相应选购件的机器)。
图3-5-25 泵控制系统布置图
1. 速度传感控制
(1) 功能。根据发动机因负荷变化而产生的转速变化控制泵流量，更有效地利用发动机输出。当机器在恶劣条件下运转(如在高原作业) 时，防止发动机失速。
(2) 工作原理。速度传感控制工作原理如图3-5-26和图3-5-27所示。
图3-5-26 速度传感控制工作原理(1)
图3-5-27 速度传感控制工作原理 (2)
1) 发动机目标作业速度通过发动机控制 ...... （共2076字） [阅读本文]>>
