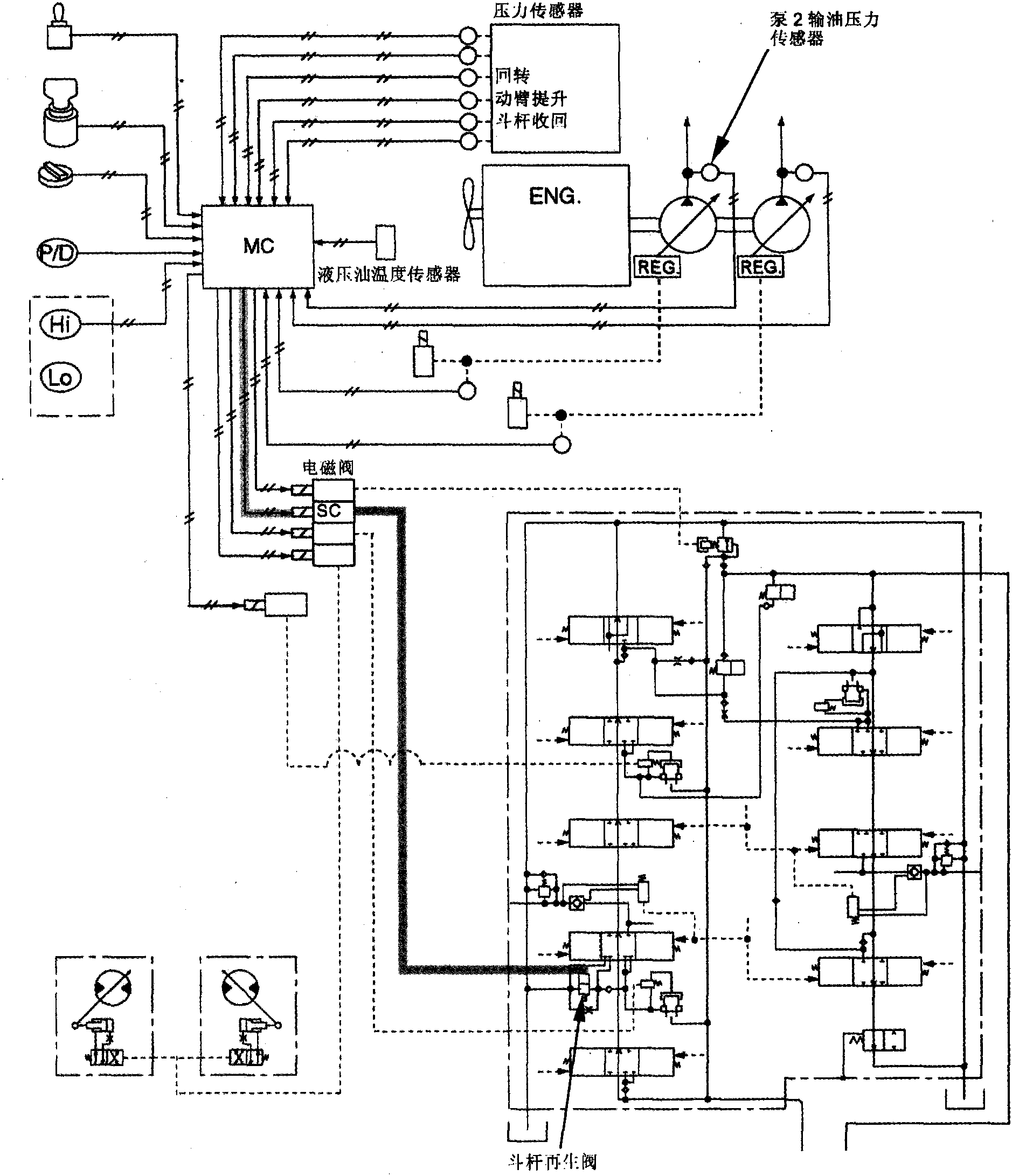

阀控制系统功能如下： 动力挖掘控制、自动增压控制、斗杆流量控制、斗杆再生控制、行走马达斜盘角控制和附件流量控制 (仅限备有相应选购件的机器)。阀控制系统布置图如图3-5-34所示。
图3-5-34 阀控制系统布置图
1. 动力挖掘控制
(1) 功能。通过临时增加溢流压力增加挖掘力。
(2) 工作原理。动力挖掘控制工作原理如图3-5-35所示。动力挖掘开关打开后8s内，MC连续激活电磁阀SG。电磁阀SG将先导油压力传送到主溢流阀，以加大溢流设定压力。
图3-5-35 动力挖掘控制工作原理
2. 自动增压控制
(1) 功能。当动臂提升时增加油压。
(2)工作原理。自动增压控制工作原理如图3-5-36所示。当来自压力传感器 (动臂提升) ...... （共2233字） [阅读本文]>>
