10kV耐张钢管杆设计图目录见表10-2。
表10-2 10kV耐张钢管杆设计图目录
钢管杆技术参数表
杆型钢管杆参数GN27-10GN31-10GN35-10钢管杆质量 (kg)1355.781701.902763.24钢管杆材质Q345Q345Q345根部水平力标准值(kN)33.2549.0086.30根部下压力标准值(kN)21.3122.2433.21根部弯矩标准值(kN·m)258.54372.61666.84根部水平力设计值(kN)39.9058.80103.56根部下压力设计值(kN)29.8331.1446.50根部弯矩设计值(kN·m)361.95521.66933.58地脚螺栓材质35号钢35号钢35号钢地脚螺栓规格(数量×规格)16×M3616×M4216×M56

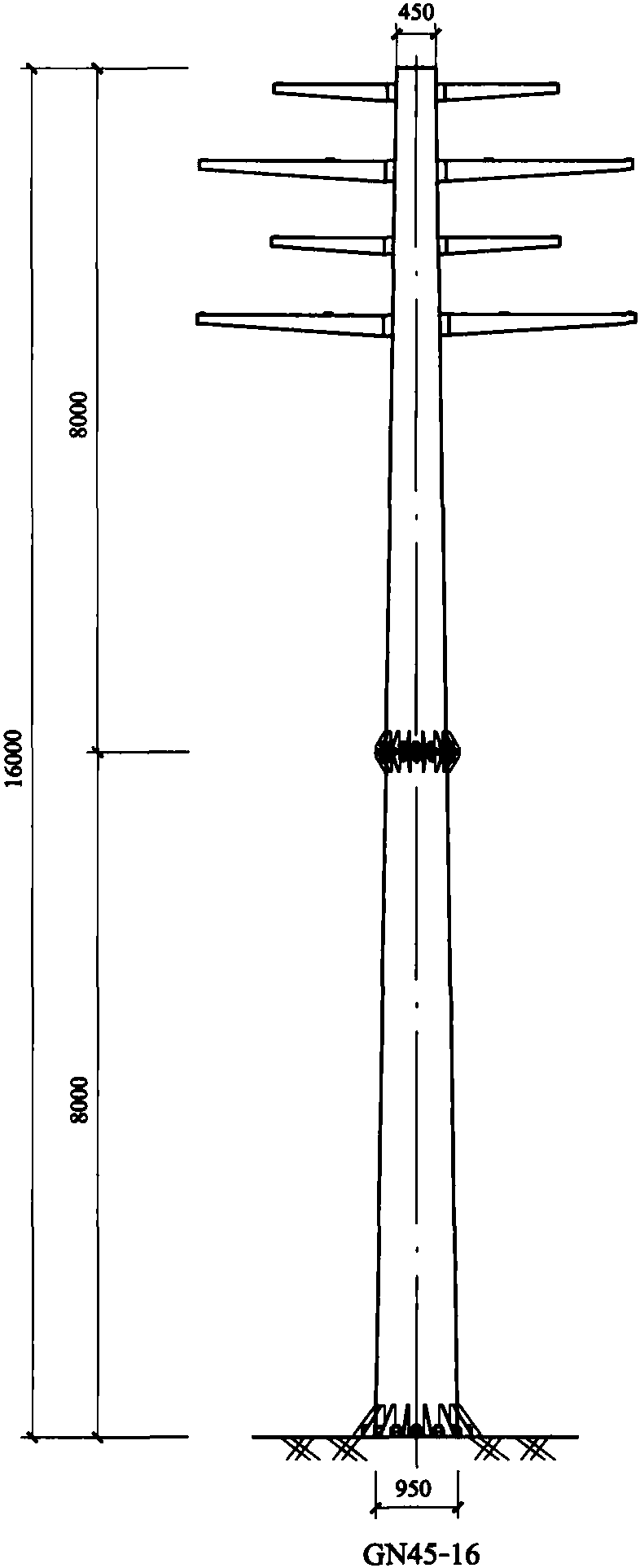

说明： 1.钢管杆质量均为设计质量 (含横担质量)，未含损耗。2.钢管杆杆头按第6章杆头型式NJ1-5进行计算，如选用其他型式横担需对杆重重新核算。图10-1 10m耐张钢 ...... （共1829字） [阅读本文]>>
