10kV耐张及分支杆引线布置图纸目录见表15-1。
表15-1 10kV耐张及分支杆引线布置图纸目录
图序图名图15-110kV 8° (15°)转角杆装置图15-210kV 45°转角杆装置图15-310kV 45°～90°转角杆装置图15-410kV单回路直线无熔丝支接装置(一、二)图15-510kV单回路直线有熔丝支接装置(一、二)图15-610kV双回路直线无熔丝支接装置(三、四)图15-710kV双回路直线有熔丝支接装置(三、四)图15-810kV直线有真空开关支接装置

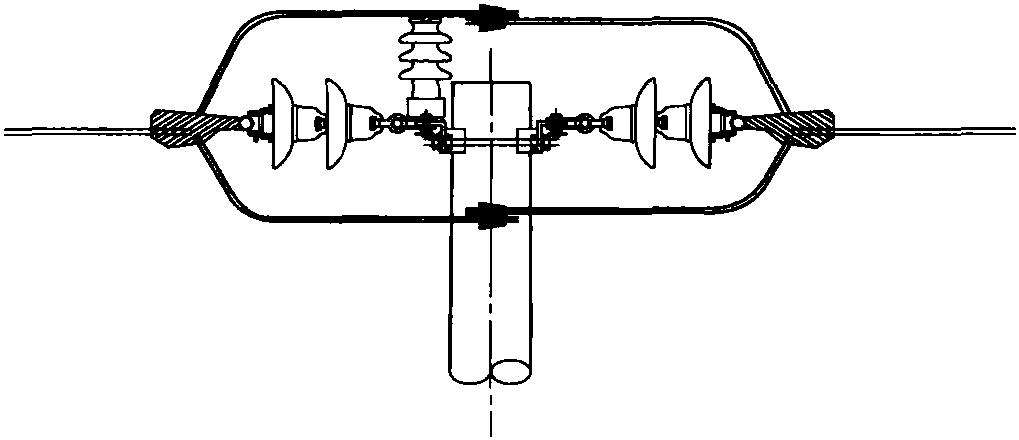

说明： 1.150～240mm2截面导线转角范围为0°～8°。2.120mm2及以下截面导线转角范围为0°～15°。图15-1 10kV 8° (15°)转角杆装置
说明： 1.150～240mm2截面导线转角范围为8°～45°。2.120mm2及以下截面导线转角范围为15°～45°。图15-2 10kV ...... （共691字） [阅读本文]>>
省级配电网工程标准化各种规格导线在各气象区的导线应力弧垂表目录见表5-1。表5-1 导线应力弧垂表目录表序表名表5-2B气象区JKLYJ-10/50 (k=3)导线应力弧垂表表5-3B气象区JKLYJ-10/70 (k=
省级配电网工程标准化6. 1. 1 10kV导线排列方式根据国家电网系统各地配电线路的设计、安装和运行习惯，10kV配电线路导线的排列方式采用水平、垂直、三角共三种基本型式。对于10kV线路，标准化设计考虑了单回线、双回
省级配电网工程标准化10kV多样化杆头布置设计图目录见表6-5。表6-5 10kV多样化杆头布置设计图目录图序图 名备注图6-1Z1-1单回直线水泥杆杆头示意图 图6-2Z1-2单回直线水泥杆杆头示意图 图6-3Z2-3
省级配电网工程标准化7.1.1 杆型分类依据(1) 电杆的强度等级分类根据GB/T 4623—2006 《环形混凝土电杆》对整根锥形杆、组装锥形杆强度等级的序列划分，按电杆的开裂检验弯矩对架空线路导线不同配置产生的相应外
省级配电网工程标准化配电线路常用基础型式详见直线杆基础型式一示意图 (图7-21) 和直线杆基础型式二示意图 (图7-22)。(1) 梢径为190mm的电杆基础一般采用原状土掏挖直埋式的基础型式，即按电杆相应的埋设深度(
