一、圆弧插补G02/G03
圆弧插补G02/G03指令使刀具相对工件以指令的速度从当前点(起始点)向终点进行圆弧插补。
格式：G02/G03 X(U) Z(W) R F ;
或：G02/G03 X(U) Z(W) I K F 。
说明：
1)G02/G03是顺/逆时针圆弧插补，顺/逆时针是从第三坐标轴的正方向向负方向看时：顺时针是G02，逆时针是G03，如图4-12所示。
2)X(U) Z(W) 为圆弧终点坐标。
3)R 为圆弧半径，当圆弧所对的圆心角为0°～180°时，R取正值;当圆弧所对的圆心角为180°～360°时，R取负值。
4)I K 为圆弧圆心相对于圆弧起点的坐标增量。
下面着重讲述应用G02、G03指令车削圆弧面。

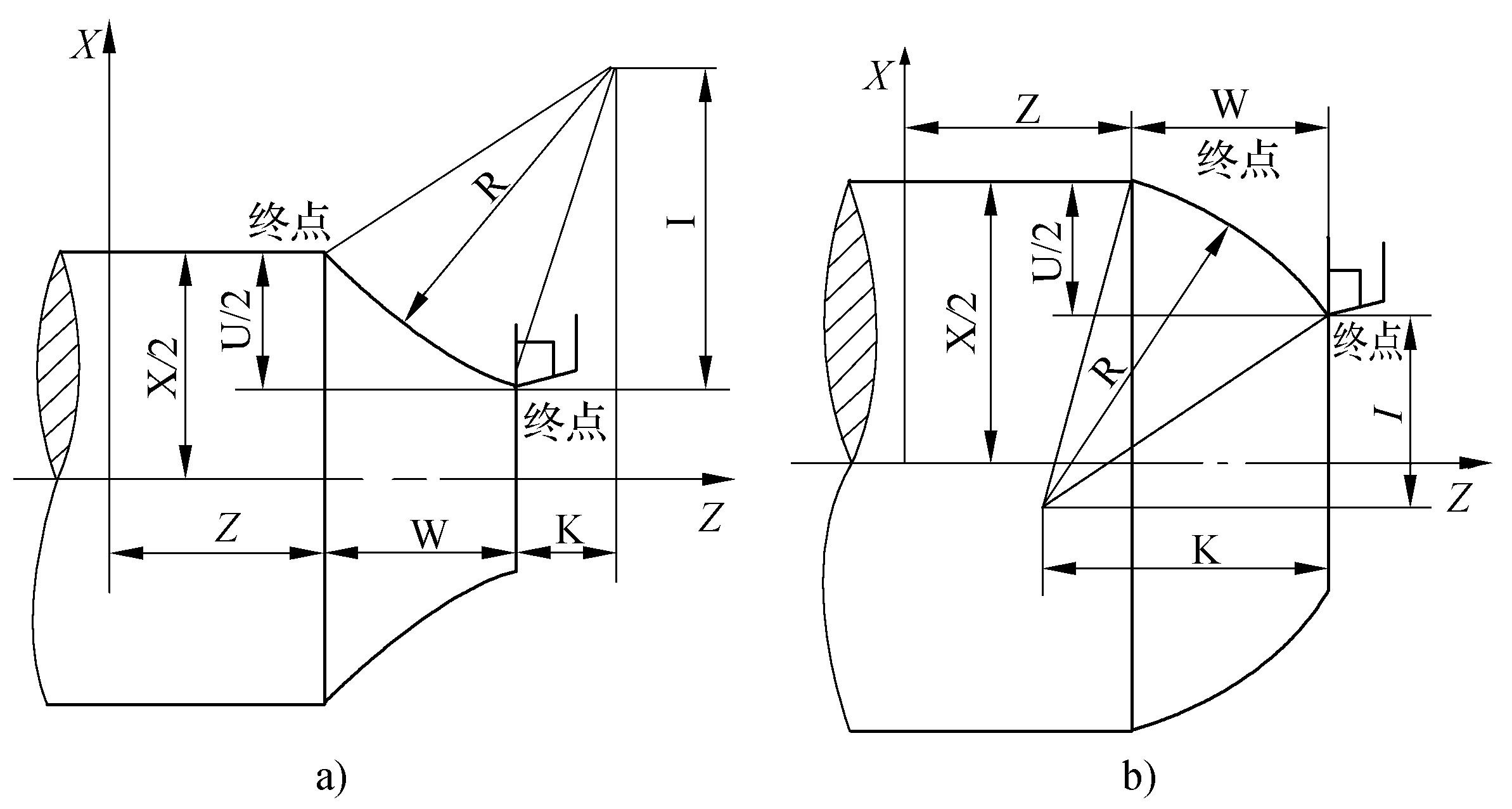

图4-12 圆弧插补G02、G03指令
二、圆弧面的车削
1.车锥法 如图4-13所示， ...... （共2375字） [阅读本文]>>
