FANUC-0i数控车床系统设置了许多循环功能，若恰当使用可免去许多复杂的计算，并使程序简化。例如第二节中车削圆锥面时，每车一刀需X向进刀、车削锥面、X向退刀、Z向退刀四个程序段，使用G90指令一个程序段即可实现，编程变得简单。
一、单一形状固定循环指令G90
该循环主要用于圆柱面和圆锥面的循环切削。

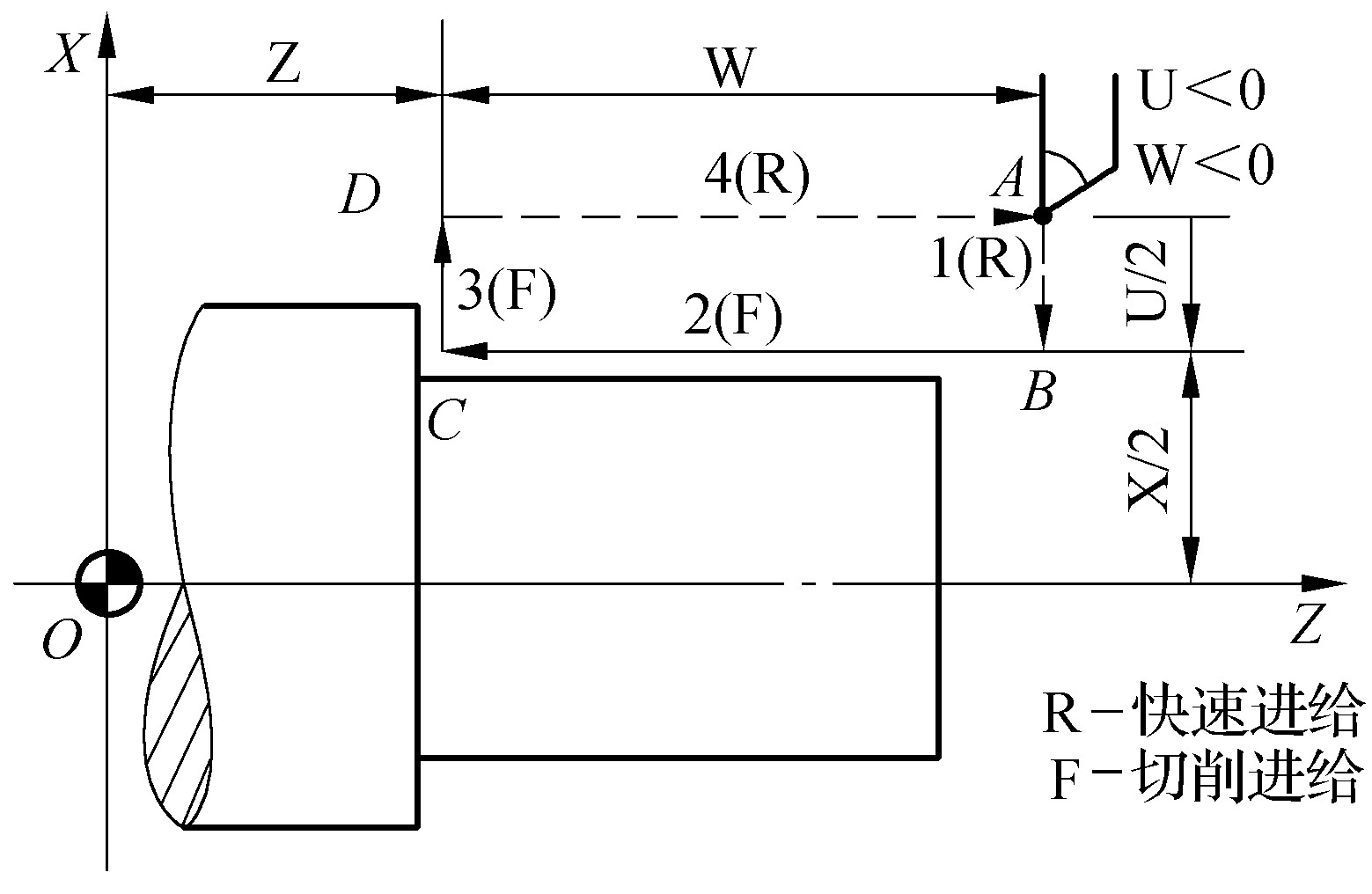

1.圆柱面切削循环(图4-16)
格式：G90 X(U) Z(W) F
式中，X(U) Z(W) 为C点坐标;
F为进给速度。
刀具的运动轨迹为：刀具从A点出发，第1段快速移动X轴，到达B点，第2段以F指令的进给速度切削到达C点，第3段切削进给退到D点，第4段快速退回到出发点A点，完成一个切削循环。
图4-16 圆柱面切 ...... （共3272字） [阅读本文]>>
.jpg)
数控车工一、车削运动车床的运动按功用来分，可分为表面成形运动和辅助运动。图1-1 车削运动和工件上的表面1.表面成形运动 表面成形运动是车床为形成工件表面的刀具与工件的相对运动。它可以由刀具或工件单独完成，也
14.jpg)
数控车工一、刀具材料及其选用在车削加工过程中，刀具切削性能的好坏取决于刀具切削部分的材料，它直接影响着刀具寿命、刀具消耗、加工精度、已加工表面的质量和加工效率等。正确选择刀具材料是设计和选用刀具的重要内容之一
22.jpg)
数控车工切削过程是指通过切削运动，刀具从工件表面上切下多余的金属层，从而形成切屑和已加工面的过程。在各种切削过程中，一般都伴随有切屑的形成、切削力、切削热及刀具磨损等物理现象，它们对加工质量、生产率和生产成本
.jpg)
数控车工一、三爪自定心卡盘的结构三爪自定心卡盘是车床上常用工具，它夹持工件时一般不需要找正，装夹速度较快。三爪自定心卡盘的结构和形状见图1-26所示，主要由外壳体、三个卡爪、三个小锥齿轮、一个大锥齿轮等零件组
.jpg)
数控车工车削时，必须将工件安装在车床的夹具上，经过定位、夹紧，使它在整个加工过程中始终保持正确的位置。工件安装是否正确可靠，直接影响生产效率和加工质量，应该十分重视。一、在三爪自定心卡盘上安装工件三爪自定心卡
