螺纹加工的类型包括内外圆柱螺纹和圆锥螺纹、恒螺距和变螺距螺纹。FANUC-0i数控系统提供的螺纹加工指令见表4-3。

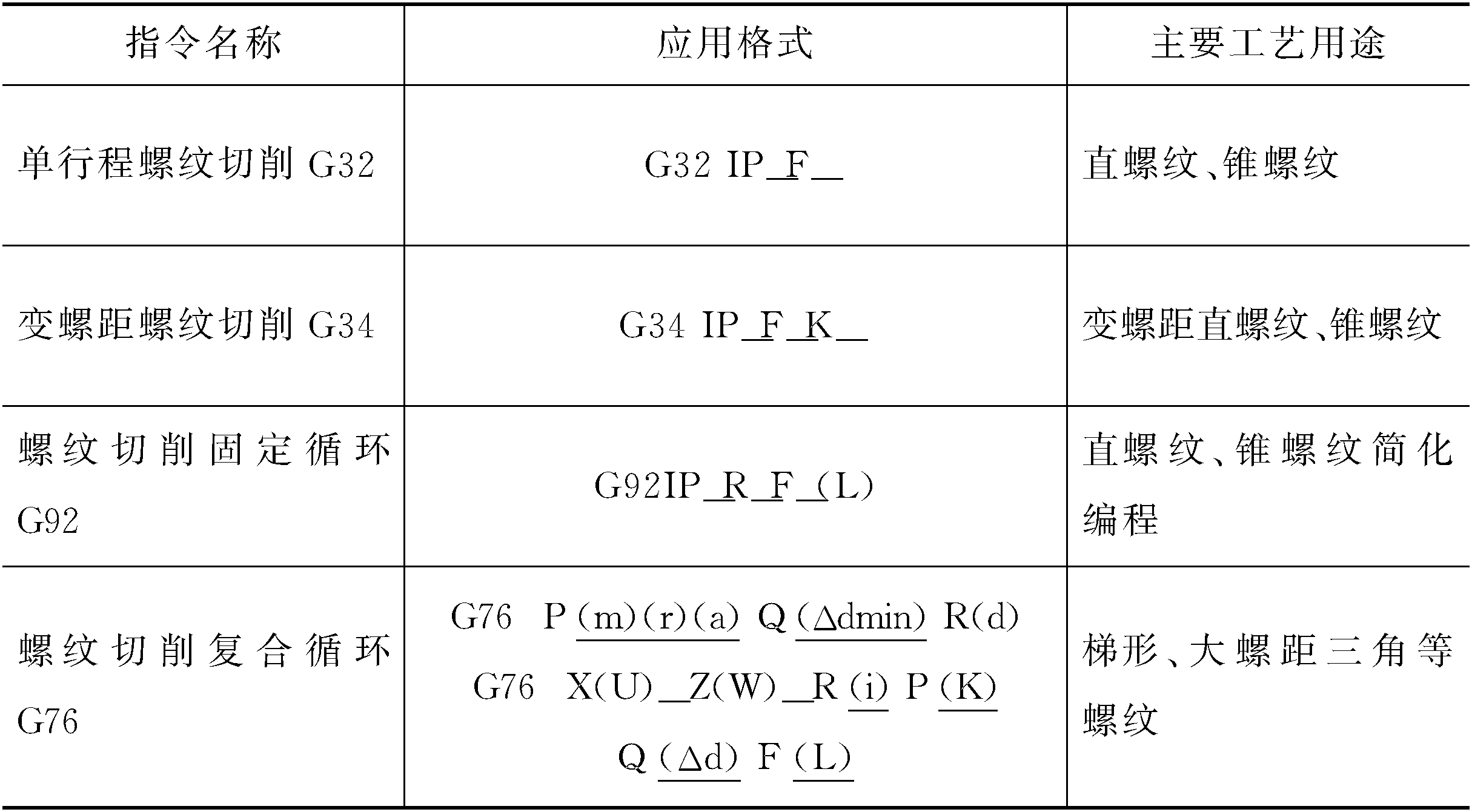

表4-3 FANUC-0i系统有关螺纹切削指令表
一、单行程螺纹插补指令G32
(1)指令格式：G32 X(U)Z(W)F____
注意：
1)X(U)Z(W)为螺纹终点坐标，圆柱螺纹切削时，X(U)可略;端面螺纹切削时，Z(W)可省略;
2)F为螺纹导程，单位：mm;
3)螺纹切削应在两端设置足够的升速进刀段δ1和降速退刀段δ2;
4)加工多头螺纹时，在加工完一个头后，将车刀用G00或G01方式移动一个螺距，再按要求编程加工下一个头螺纹。
(2)应用范围 用G32指令可以切削直螺纹、锥螺纹和端面螺纹，如图4-25所示。
图4-25 G32螺纹加工指令适用范围
图4- ...... （共3327字） [阅读本文]>>
