四、正投影图的基本特性

因为点的投影仍应为一点，所以用直线和平面来说明正投影图的基本特性。

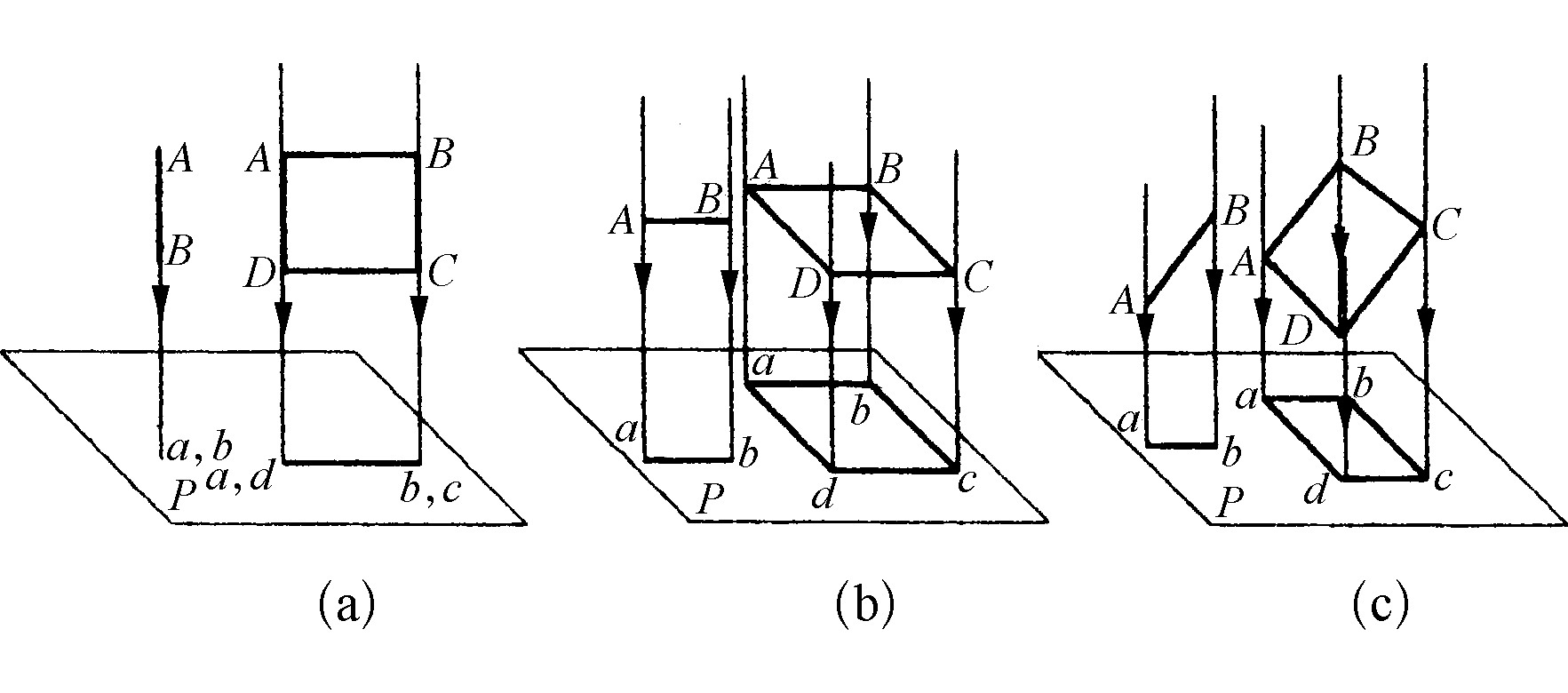

当直线段和平面图形垂直于投影面时，如图2-6(a)所示，直线AB的投影为一点a，而四边形ABCD的投影为直线ab，可以看出直线的投影积聚成一点，平面图形的投影积聚成一段直线，此为正投影图的积聚性。

当直线段和平面图形平行于投影面时，则直线段和平面图形均反映真实形状，如图2-6(b)所示，为正投影图的真实性。在图中可以看出直线AB的投影仍为相等的直线ab，而四边形ABCD的投影为相等的四边形abcd。

当直线段或平面图形倾斜于投影面时，均不反映真实形状，而是原图形的类似形状，如图2-6(c)所示，为正投影图的类似性。
