五、三视图的形成

分类:钣金工实用技术653字

在正投影图时,假设人的视线为投影线,把看得见的轮廓线用粗实线表示,看不见的轮廓线用虚线表示,这样在投影面上所得到的投影图称为视图。但仅有一个视图是无法完全表达出物体的形状和大小的,必须从不同的方向进行投影,才能完整地反映出物体的真实形状和大小。不同方向投影的视图均叫做基本视图。在常见的工程图中一般采用三个视图来表达工件的形状。当三个视图还不能表达清楚时可适当增加基本视图或用其他视图来进行表达。

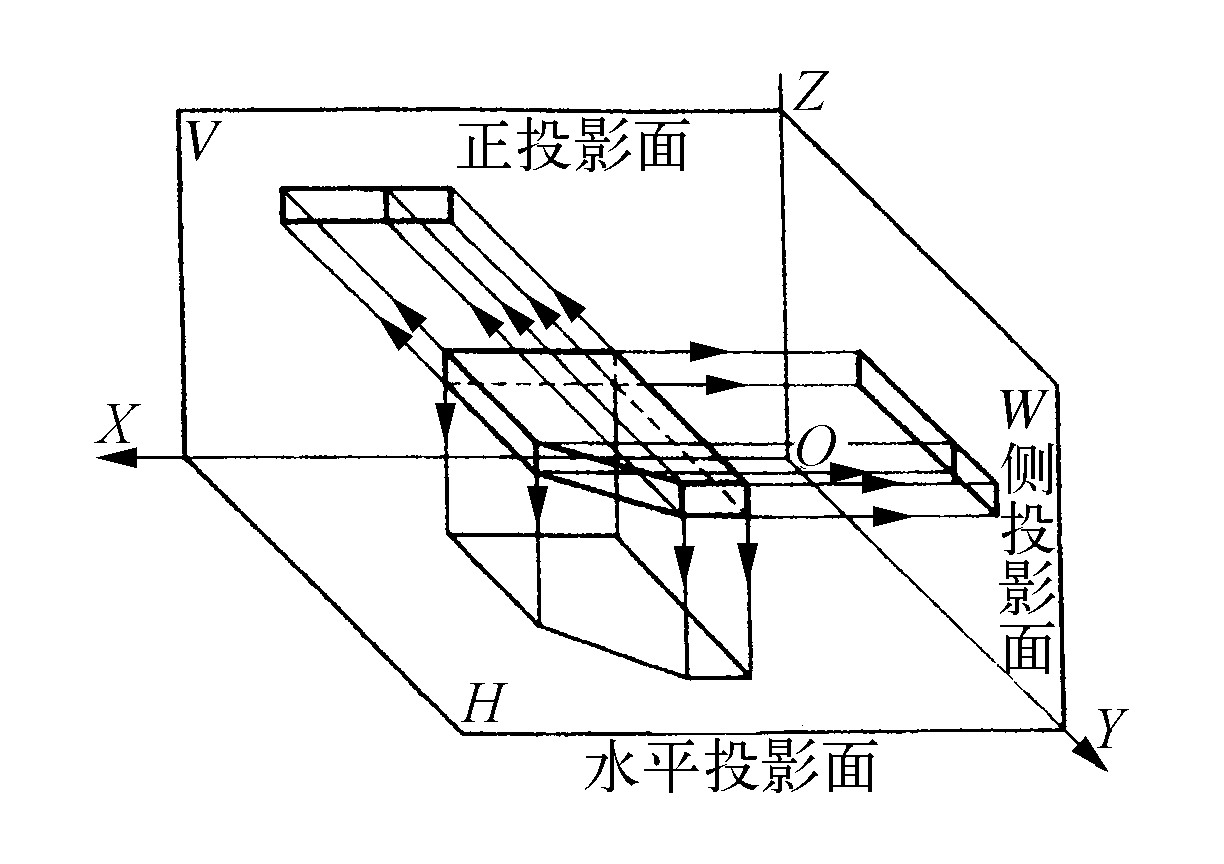

图2-7 投影面体系

为了表达物体的形状,通常采用互相垂直的三个投影面,建立一个三面投影体系。如图2-7所示,正立位置的投影面称为正投影面,用V表 ......     (共653字)    [阅读本文]>>
