六、三视图的投影规律

分类：钣金工实用技术340字

三视图的三个视图在尺寸上是彼此关联的，而且是有一定规律的，所以识读三视图时应以这些规律为依据，找出三个视图中相对应的部分才能正确地想象出物体的结构形状。

从图2-8三视图的形成中可以看出，主视图反映了物体的高度和长度;俯视图反映了物体的宽度和长度;左视图反映了物体的高度和宽度。也就可以看出，物体的高度由主、侧视图同时反映，长度由主、俯视图同时反映，宽度由俯、侧视图同时反映出来，由此就可得出物体三视图的投影规律：

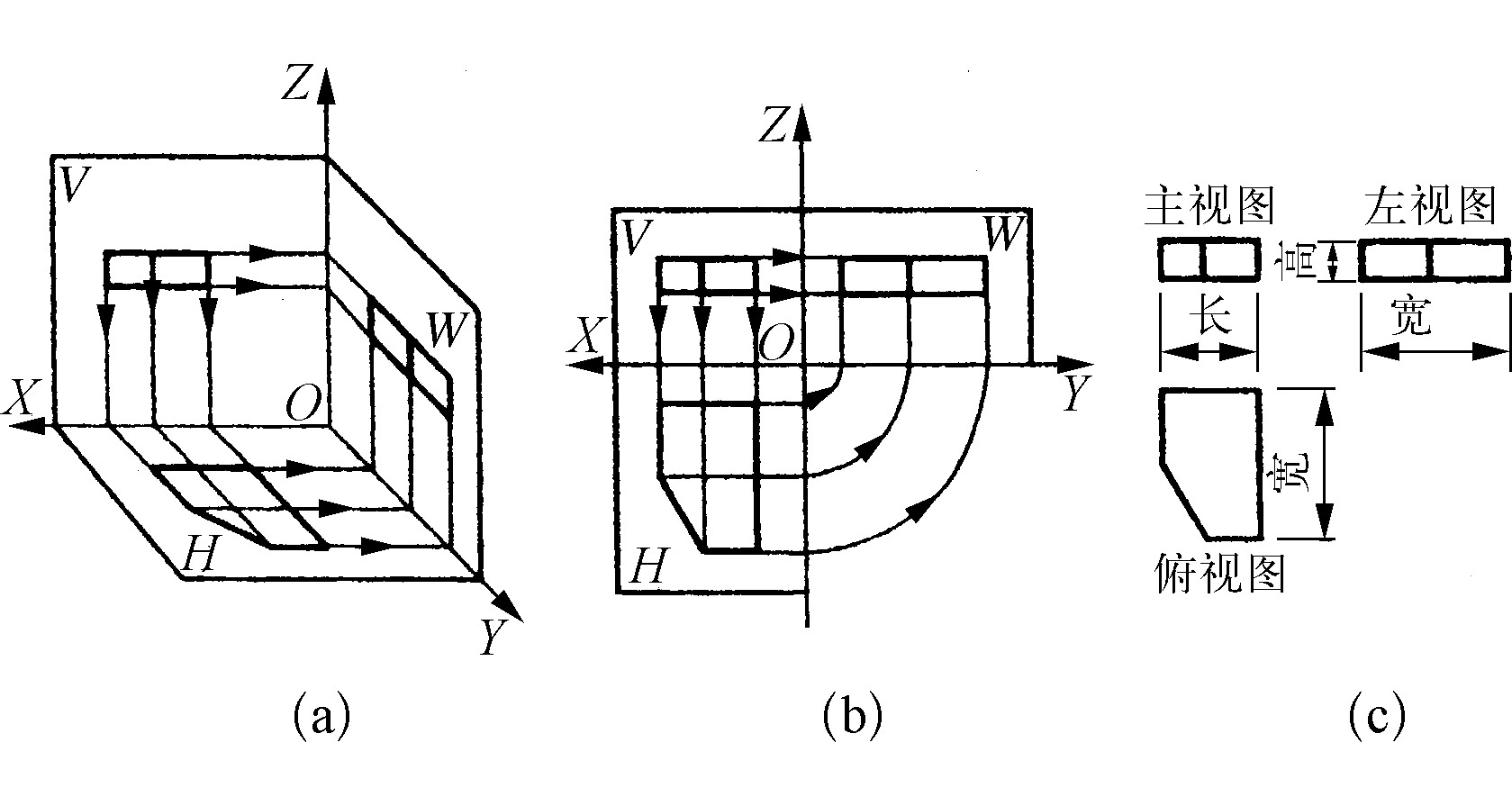

图2-8　三视图的形成

主视图与俯视图长对正;主视图与左视图高平齐;俯视图与左视图宽相等。

简单记忆可以说：长对正，高平齐，宽相等。而且在 ......     （共340字）    [阅读本文]>>
