一、基本视图

分类：钣金工实用技术273字

当工件的形状比较复杂时，它六面的视图图形可能都不相同，需要在已有三个投影面的基础上，再增加三个投影面，这六个基本投影面组成一个方箱，把工件围在当中，投影面展开后，它们的视图位置配置关系可见图2-15，除后视图外，一律可不标注视图名称。

六个基础视图的投影对应关系和三视图一样，仍然是“长对正，高平齐，宽相等”。一般在视图中画几个视图要根据零件的具体情况而定。在视图中，各种线条的宽度和画法形式是由《机械制图》标准规定的。可见轮廓为实线，不可见轮廓为虚线，中心线为点画线，这是识图中最基本的常识。

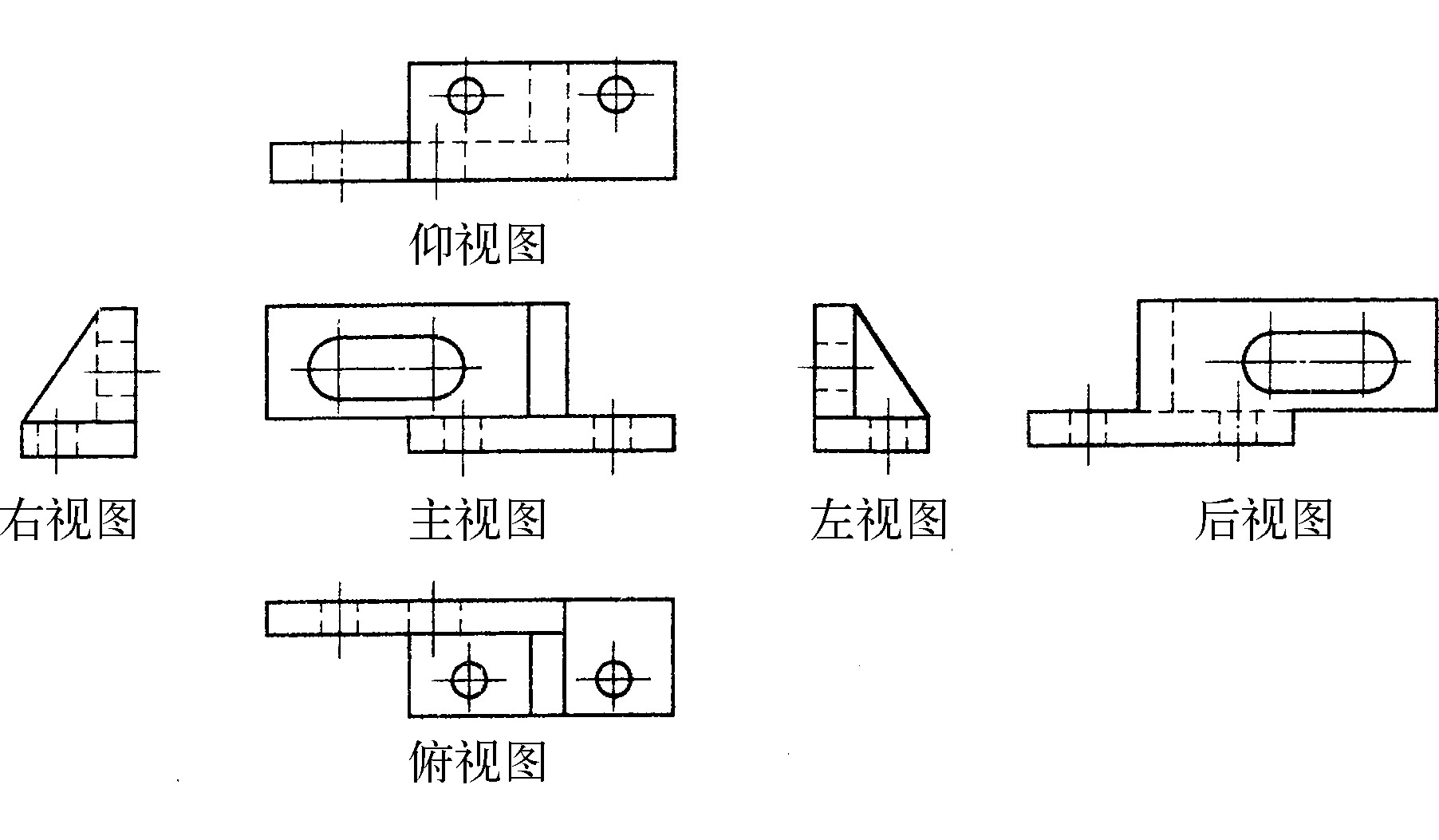

图2-15　工件的六个基本视 ......     （共273字）    [阅读本文]>>
