二、局部视图
分类：钣金工实用技术354字
.jpg)
工件的某一部分向基本投影面投影而得的视图为局部视图，局部视图是不完整的基本视图。利用局部视图可以减少基本视图的数量，补充基本视图尚未表达清楚的部分。

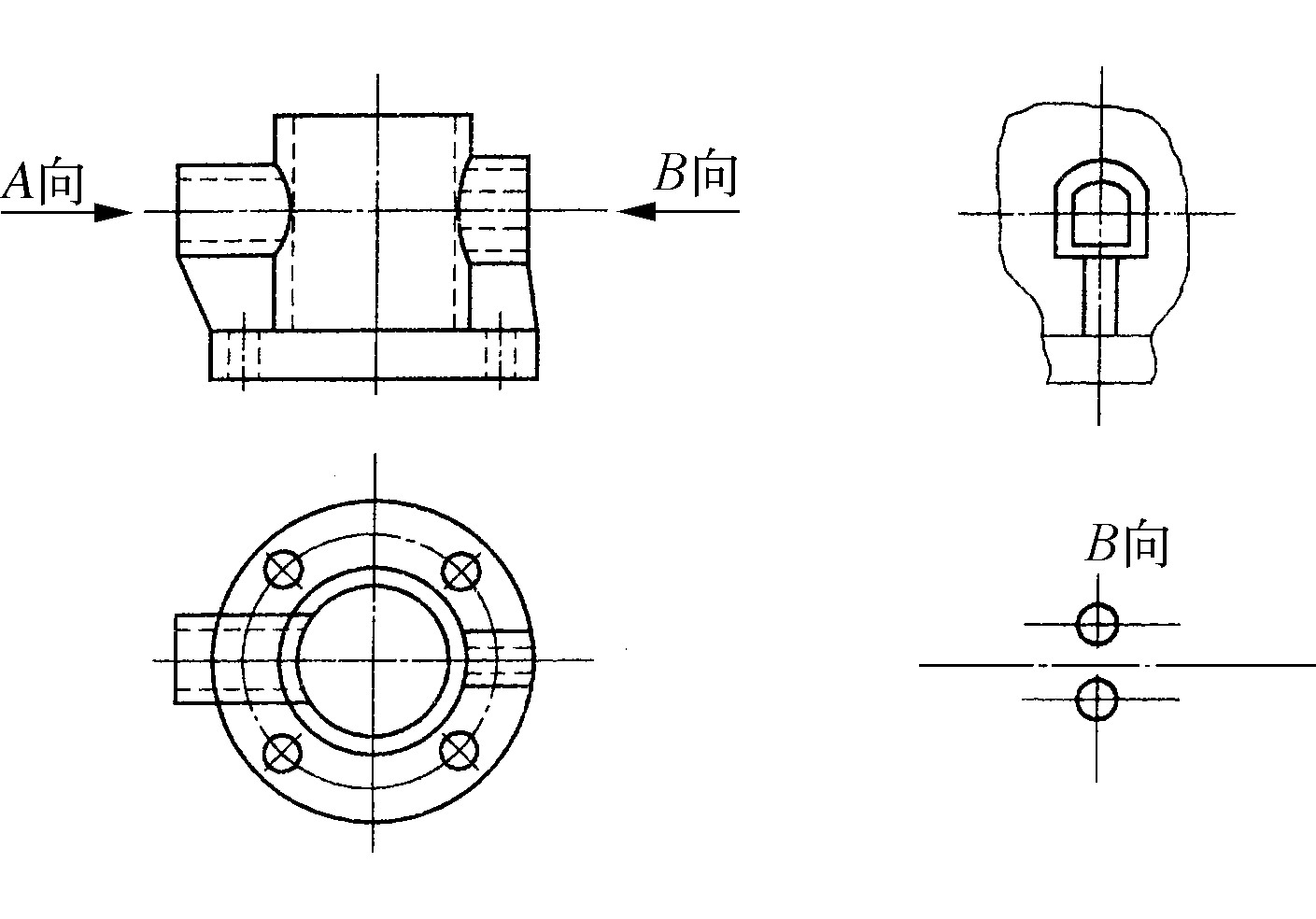

图2-16所示为工件的加工图样，在主俯视图外又增加了两个局部视图，这样可以省去两个基本视图，简化表达方法，减少制图工作量。从图中可看出局部视图的表达方法：
图2-16 工件的局部视图
(1) 在相应的视图上用带字母的箭头指明所表示的部位和投影方向，并在局部视图的上方用相同的字母表明如“A向”。
(2) 局部视图一般画在有关视图附近，并直接保持投影对称关系，如“A向”局部视图;也可画在图样内的其他地方，如“B向”局 ...... （共354字） [阅读本文]>>
