四、剖视图
分类：钣金工实用技术492字
.jpg)
在用视图表达工件时，工件内部的构件形状都用虚线。当虚线太多时就使图形不够清晰，尺寸标注也很容易混乱，所以在施工图中表达内部结构时，常采用剖视图。
假想用一个剖切面剖开工件，将前面的部分移去，而将其余部分向投影面投影，如此得到的图形就叫剖视图。剖视图有全剖视图、半剖视图、局部剖视图和阶梯剖视图。

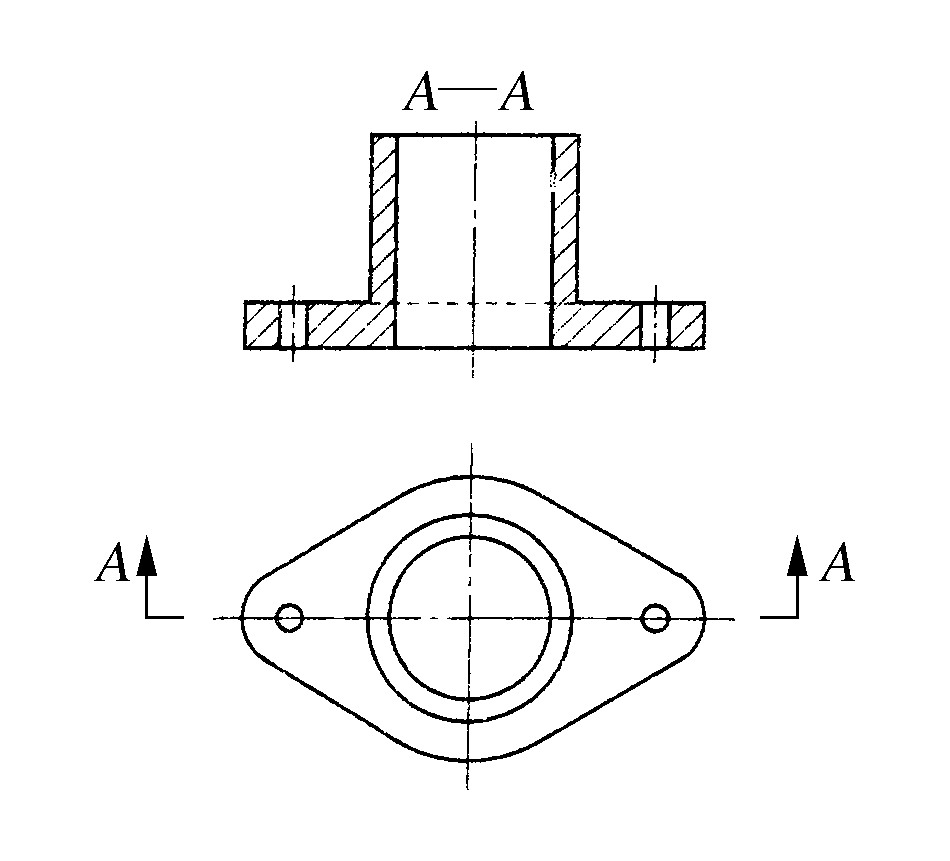

图2-18 工件的全剖视图
图2-18为工件的加工图样，图中主视图为全剖视图，从图中可以看出剖视图的表达方法：
(1) 剖视图一般要用标注的方法在相应的视图上标明剖切平面的位置和投影方向。俯视图剖切平面的迹线两端用两段实线(剖切符号)来表明剖切平面的位置，用箭头 ...... （共492字） [阅读本文]>>
