五、断面

分类：钣金工实用技术259字

假想用剖切平面将工件的某处切断，仅画出断面的图形叫做断面图，断面有重合断面和移出断面两种。图2-20为工件的加工图样，从图中可看出断面图的表达方法：

(1) 断面的轮廓线用细实线画出，视图中的轮廓线与断面图形表达时，视图中的轮廓线仍应连续画出，不可间断，见图2-20(a)。

(2) 剖切平面应和被剖切部分的轮廓线垂直。

(3) 如剖切图形不对称时，用剖切符号表示位置和方向，见图2-20(b)。

(4) 移出断面图的画法和剖视时一样用剖切符号注明，见图2-20(c)。

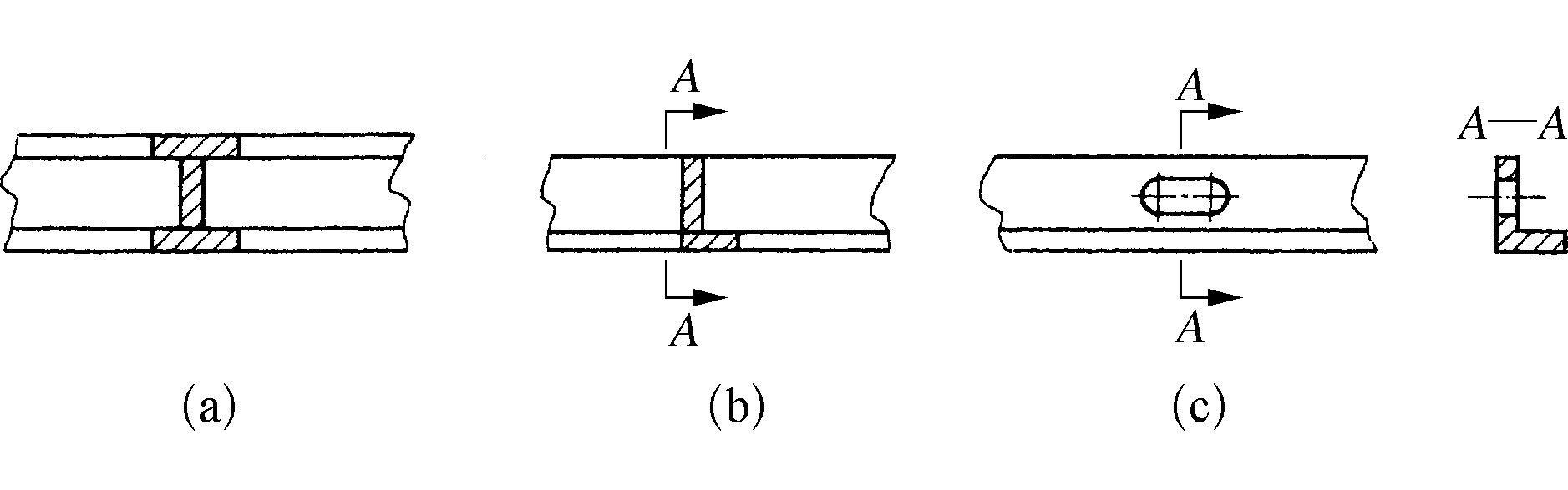

图2-20　工件的断面 ......     （共259字）    [阅读本文]>>
