六、其他表达方法

分类：钣金工实用技术593字

在施工图样中除前面提到的表达方法以外，根据工件结构的不同还有一些其他的表达方法，这是在钣金施工图样中常见到的。

1. 断开画法

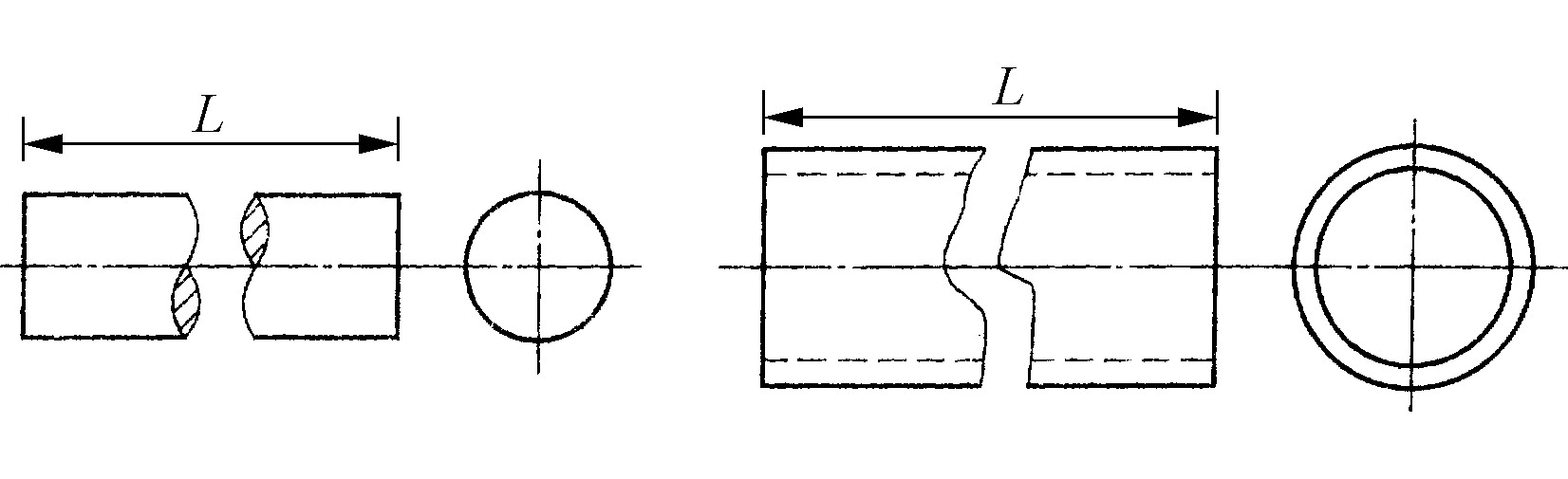

对较长的工件，如剖面形状相同或按一定规律变化时，可以截去中间一部分，而将两端靠拢画出，见图2-21中圆柱和圆管的断开图画法，而断开后的尺寸仍按实际长度标注。

图2-21　圆柱和圆管的断开画法

2. 局部放大图

工件上有些细小结构在视图中无法表达清楚或不便于标注尺寸时常用局部放大图表示。局部放大图均有清楚的标注，标注方法是在视图上放大部位画一细实线圈来标明放大部位，而放大图也应用相同编号表示。放大图不止一个时，应用罗马数字编号以示 ......     （共593字）    [阅读本文]>>
