一、直线

1. 直线的作法

(1) 短直线的作法

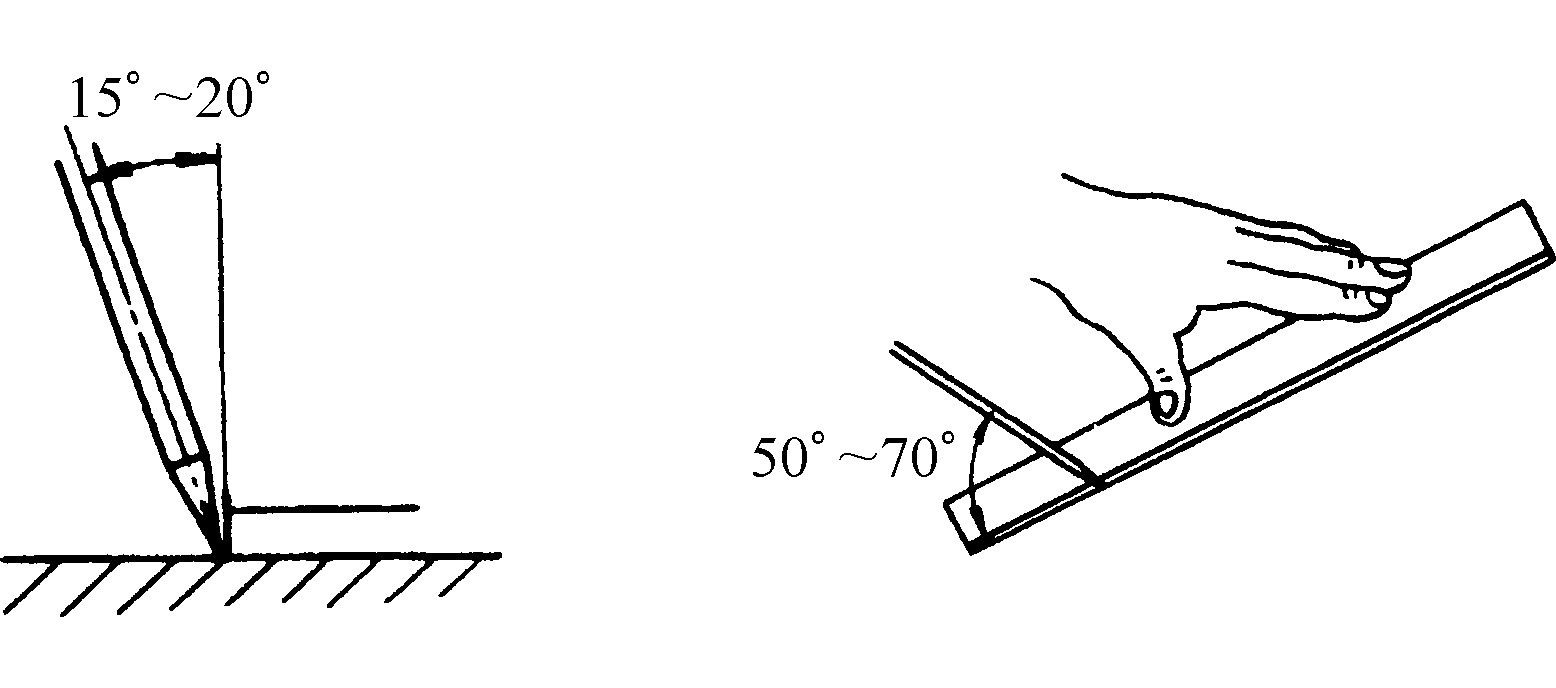

在小型制件上划线时，当所划直线的长度≤1000mm时，可用划针或石笔紧靠直尺的一侧进行。注意在划直线时划针(或石笔)应倾斜一定的角度，如图2-30所示。

图2-30　短直线的作法

(2) 中长直线的作法

当所划直线为1000～8000mm时，可采用粉线弹出，如图2-31所示。通常在直线大于4000mm时，应弹两次粉线且以两线重合为准。

图2-31　中长直线的作法

图2-32　长直线的作法

(3) 长直线的作法

当所划直线大于8000mm时，可用小于∅1mm的钢丝，用弹簧拉紧并托以垫块，然后再用90°角尺靠紧钢丝一侧并在其下端定出若干点，再用粉线以三点弹成直线而成，如图2-32所示。

2. 垂线的作法

(1) 作过 ......     （共1145字）    [阅读本文]>>
