二、曲线

1. 圆弧的作法

作图法：

作图法又分为准确和近似两种，通常应用作图法来作圆弧的构件尺寸较小。

① 圆弧的准确作法： 如图2-39所示，用已知弦长和弦高求作圆弧。在图2-39(a)中，先连接ac、bc，并分别求作这两条直线的垂直平分线且相交于O点，再以O为圆心，aO长度为半径画圆弧，即得。

在图2-39(b)中，分别过a、c两点作cd和ad的平行线而得到矩形adce;再连接ac且过a点作ac的垂线并交ce的延长线于f点;在ad、cf、ae线上各截取相同的等分(图中为四等分);分别连接ad与cf上相应的等分点以及ae上的等分点分别与c点相连，可得到一组对应交点，然后圆滑连接这些对应交点，即得所求圆弧。

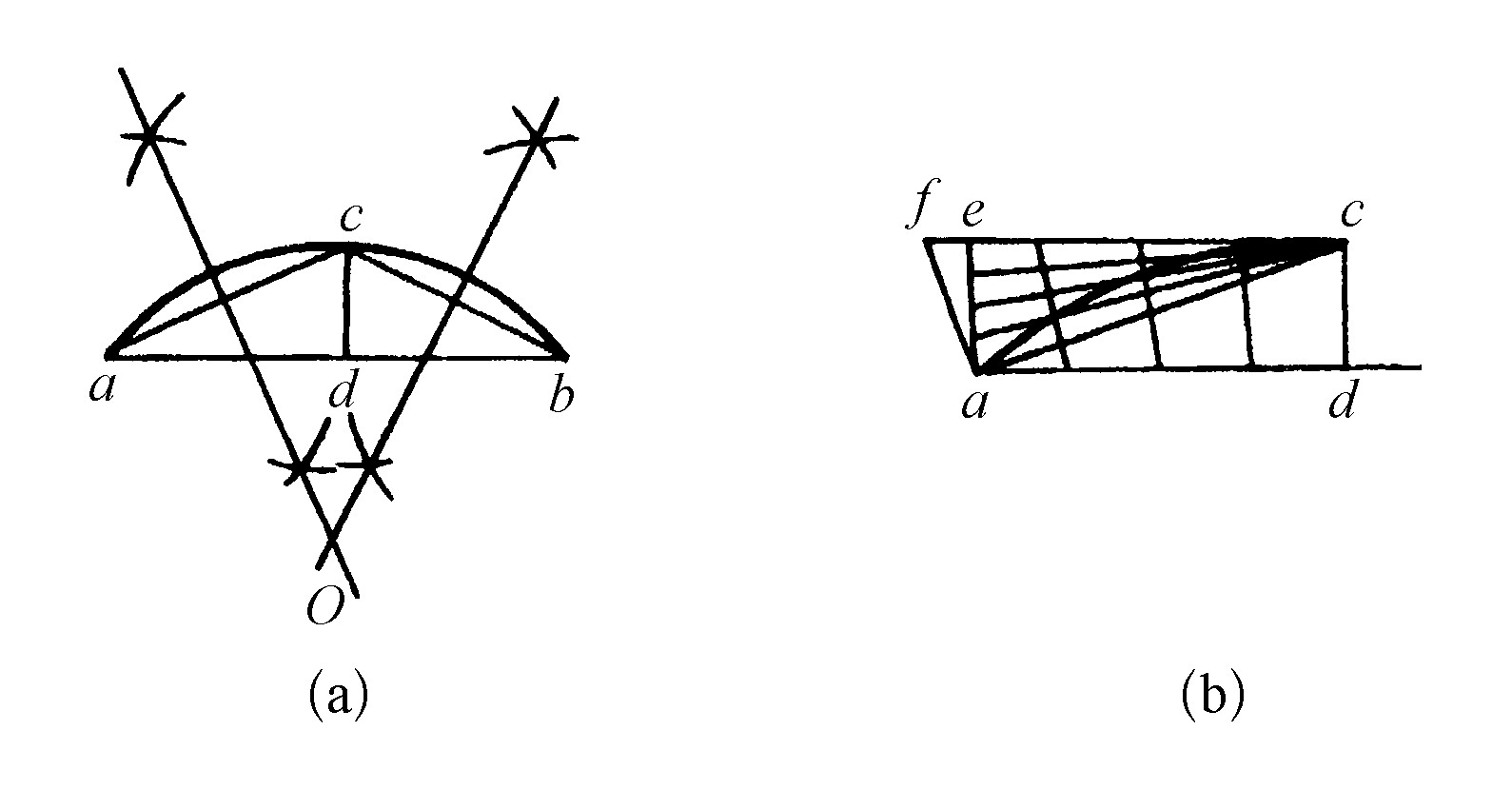

图2-39　圆弧的准确作法
