二、两节 圆管接头

1. 两节圆管直角弯头

图2-62所示是两节弯头的立体图。图2-63所示的是两节弯头的投影图，图中已知尺寸为d、h。图2-64所示的是主视图、断面图和展开图。

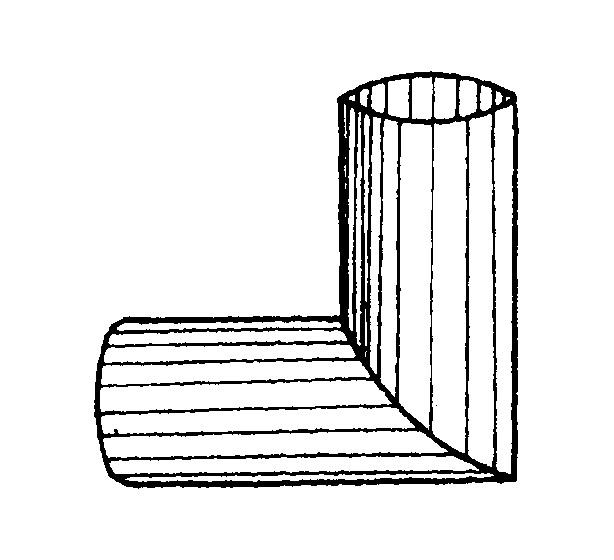

图2-62　两节圆管弯头立体图

图2-63　两节圆管弯头投影图

图2-64　两节圆管弯头的主视图、断面图和展开图

作法一：

(1) 求这个展开图的主要任务是作展开曲线。先用已知尺寸画主视图的外形和左、下两个断面图，然后将两个断面图的半圆分成六等分，其等分点为1、2、3、…、7。

(2) 由左断面图圆周等分点向右引水平线与由下断面图圆周等分点引上垂线的对应交点连成接合线，这个接合线是一条直线，从主视图可以看出，由左断面图圆周等分点向右引水 ......     （共1057字）    [阅读本文]>>
