三、任意角度的三节 弯头
分类:钣金工实用技术459字
在总结前边介绍的两节弯头展开图的基础上,用“小圆法”作三节和四节弯头的展开图,取消放大样。

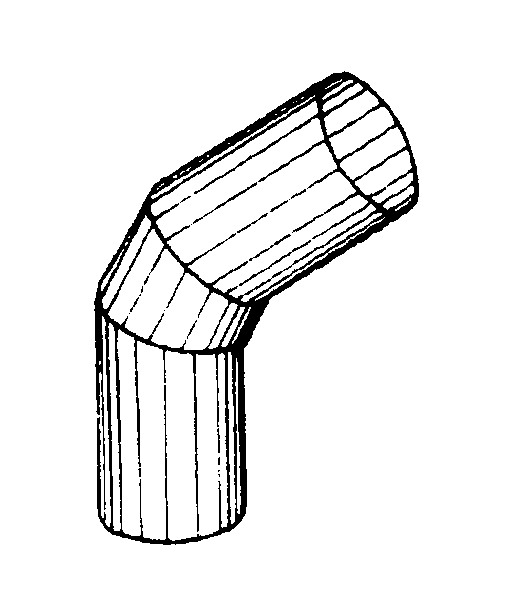

图2-70 三节弯头的实物图
图2-70所示的是三节弯头的实物图。图2-71所示的是该制件的主视图和断面图,图中已知尺寸为a、b、R、d、60°。
图2-71 图2-70的投影图、断面图和展开图
从已知尺寸看,接合线的内外两点与圆管中心线的垂直距离差r未知,必须求出r才能用“小圆法”作出展开图。画竖直线AB,由A引与AB成已知15°的斜线,与由点B向左引水平线相交为点C,BC就是所求的r。实际上画出中间管Ⅱ的展开图即可。管Ⅰ展开图曲线用管Ⅱ的样板画出。因此只介绍管Ⅱ的展开图画法。取水平线O-3、3-O分别 ...... (共459字) [阅读本文]>>
