二、圆锥面构件的展开
分类：钣金工实用技术4101字
.jpg)
圆锥面构件的展开一般用放射线法展开。通过前面4个实例对板厚处理的分析，在后面的例题中一般不再逐一分析板厚而直接介绍各种形体的展开方法，板厚处理也仅以中径和内外径的方法予以简化处理，需要时可参考前4个实例的介绍。
【例9】 各种圆锥台的展开
各种圆锥台的展开在施工中可用图解法和计算法结合较为方便。对于直径较小的正圆锥台可用图解法直接作图展开，对于斜圆锥台作图较复杂，而用计算法就十分简单。所以用什么方法展开应根据实际情况来决定。

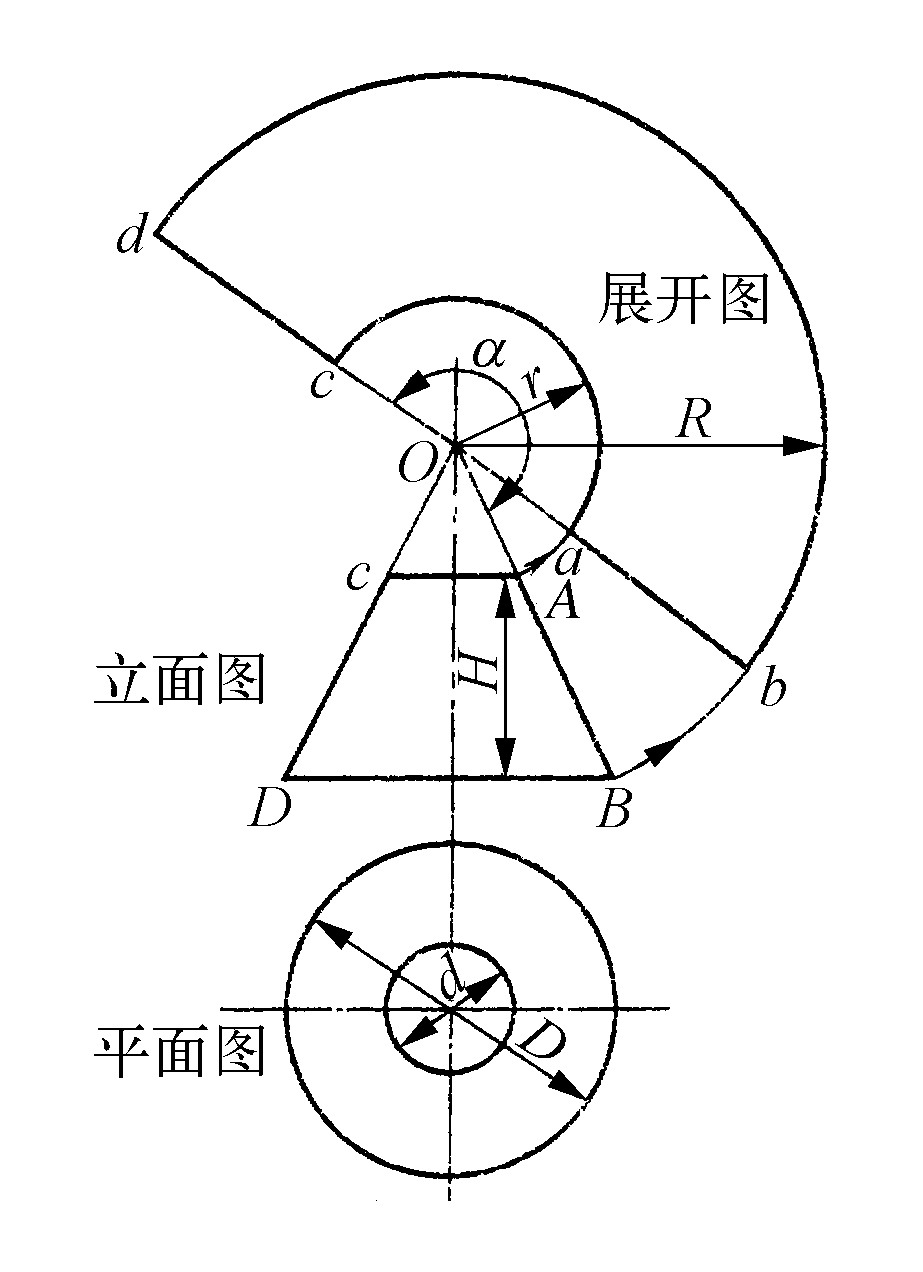

图2-87 正圆锥台的展开
1. 正圆锥台
图2-87所示为正圆锥台的展开图示。
图解法展开： 如图示，在立面图中延长AB线交轴线于O点 ...... （共4101字） [阅读本文]>>
