一、圆方接头制件展开

1.　正圆方接头展开

【例10】 求作图2-103(d)所示正圆方接头的展开图。

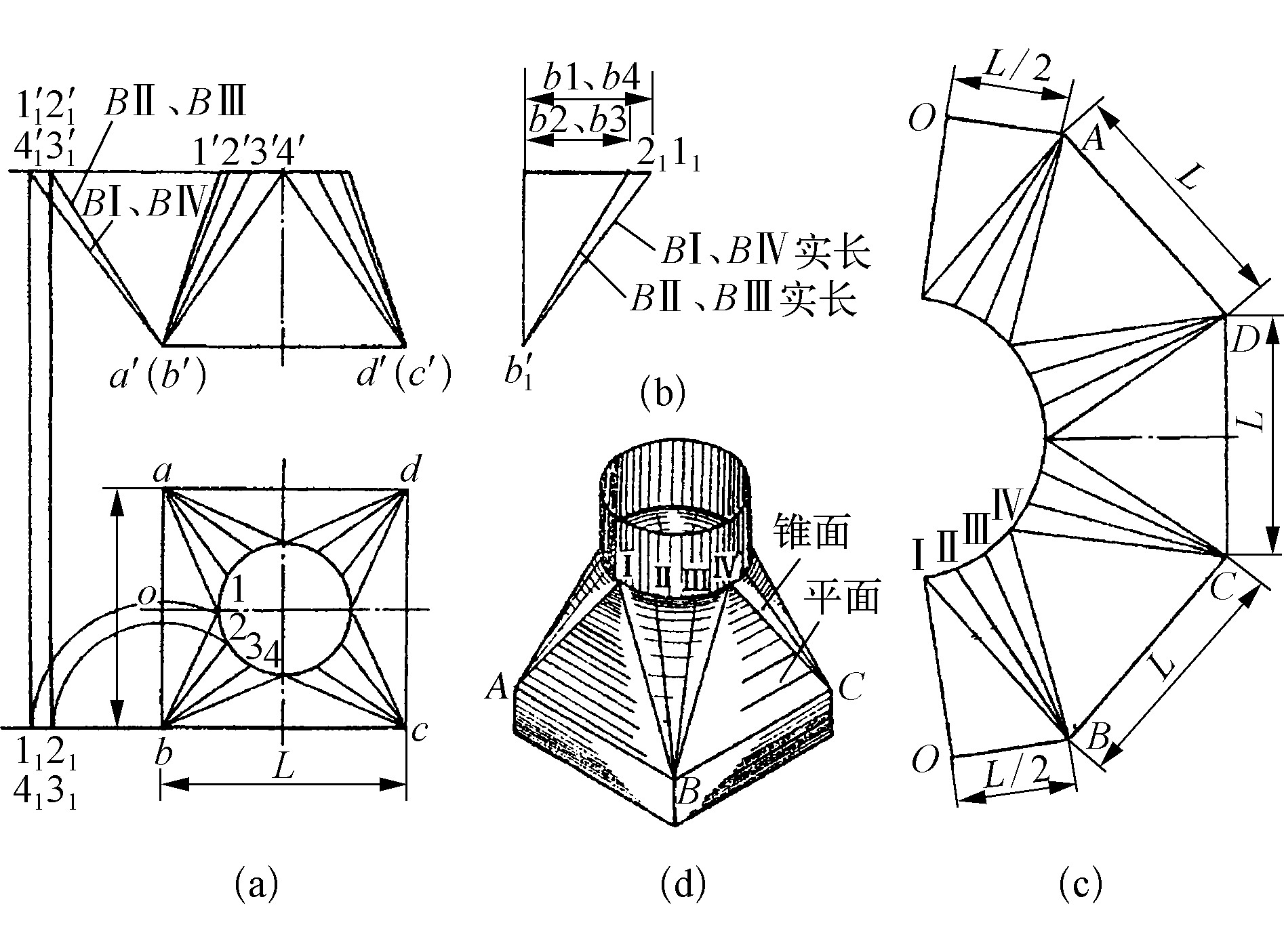

图2-103　正圆方接头的展开图

分析

该制件的侧面可划分为四个全等的等腰三角形和四个全等的斜椭圆锥面。上口为圆形，下口为正方形，均是水平面，上口的四段圆弧与方口四个顶点构成四个斜椭圆锥面，正方形四个边与上口圆中心线交点的连线组成四个等腰三角形。作展开图时，依次交替作出等腰三角形平面和斜椭圆锥面的展开。

作图

(1)　将俯视图1～4的圆弧分成三等分，得点2、3，并求得点2′、3′，并分别与点b、b′连线b1、b2、…和b′1′、b′2′、…为斜椭圆锥面素线的投影。

用直角三角形法或旋转法求得三角形斜边及斜圆锥 ......     （共1908字）    [阅读本文]>>
