二、精密量具

1. 外径千分尺

千分尺又叫百分尺，有多种类型。它比游标卡尺精度高，是一种精密量具。外径千分尺如图3-11所示，用于测量外尺寸。其主要由弓形尺架1、固定测砧2、活动测砧3、锁紧钮4、测力转帽5、微分筒6、固定套筒7和绝热垫8组成。

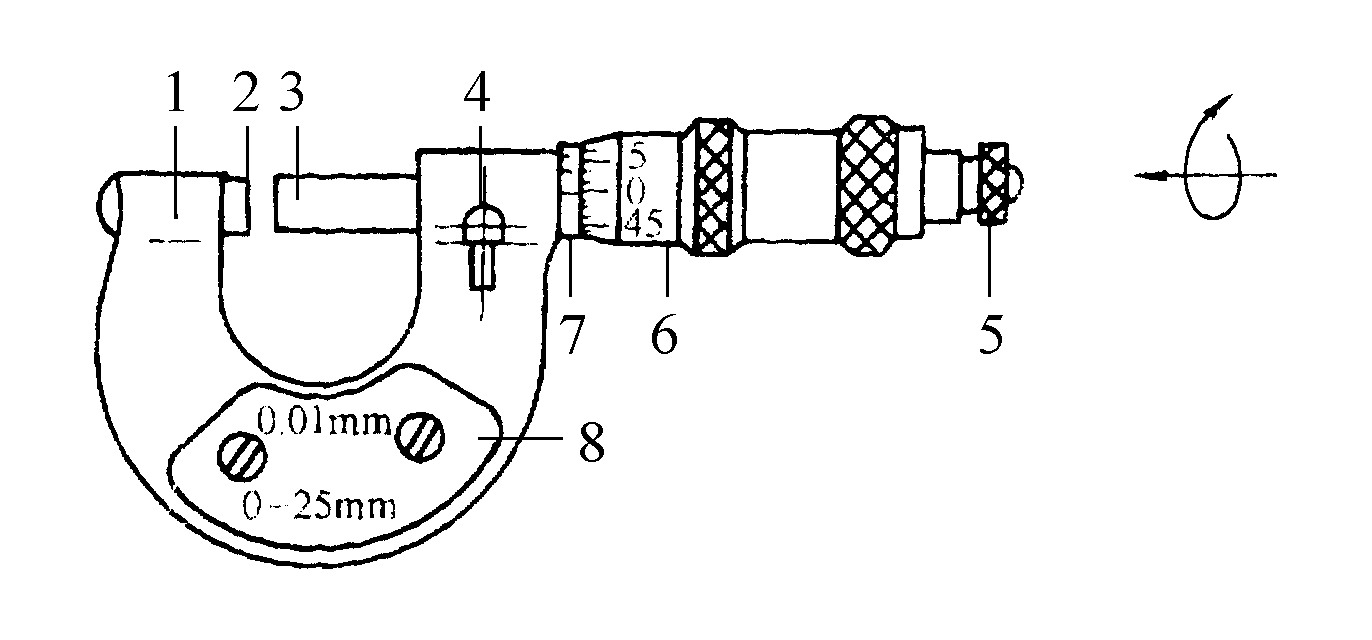

图3-11　外径千分尺

外径千分尺使用方法：

(1) 用前检查

两测砧应光洁平整，微分筒应转动灵活并没有旷动和窜动的感觉，锁住活动测砧后拧动测力转帽时应能够发出均匀的“咔，咔”声响。

(2) 校对零位

对于量程在0～25mm的外径千分尺，调整动、定砧面，使其微接触后，拧动测力转帽至发出“咔，咔”的声响时，微分筒前沿应在横刻度零线上，并且微分筒的零线应与小 ......     （共1946字）    [阅读本文]>>
