一、普通量具

1. 钣金常用的普通量具品种很多，主要有钢直尺、钢卷尺、游标卡尺、90°角尺等(表3-1)。

2. 普通量具的使用方法

(1) 游标卡尺(图3-1)

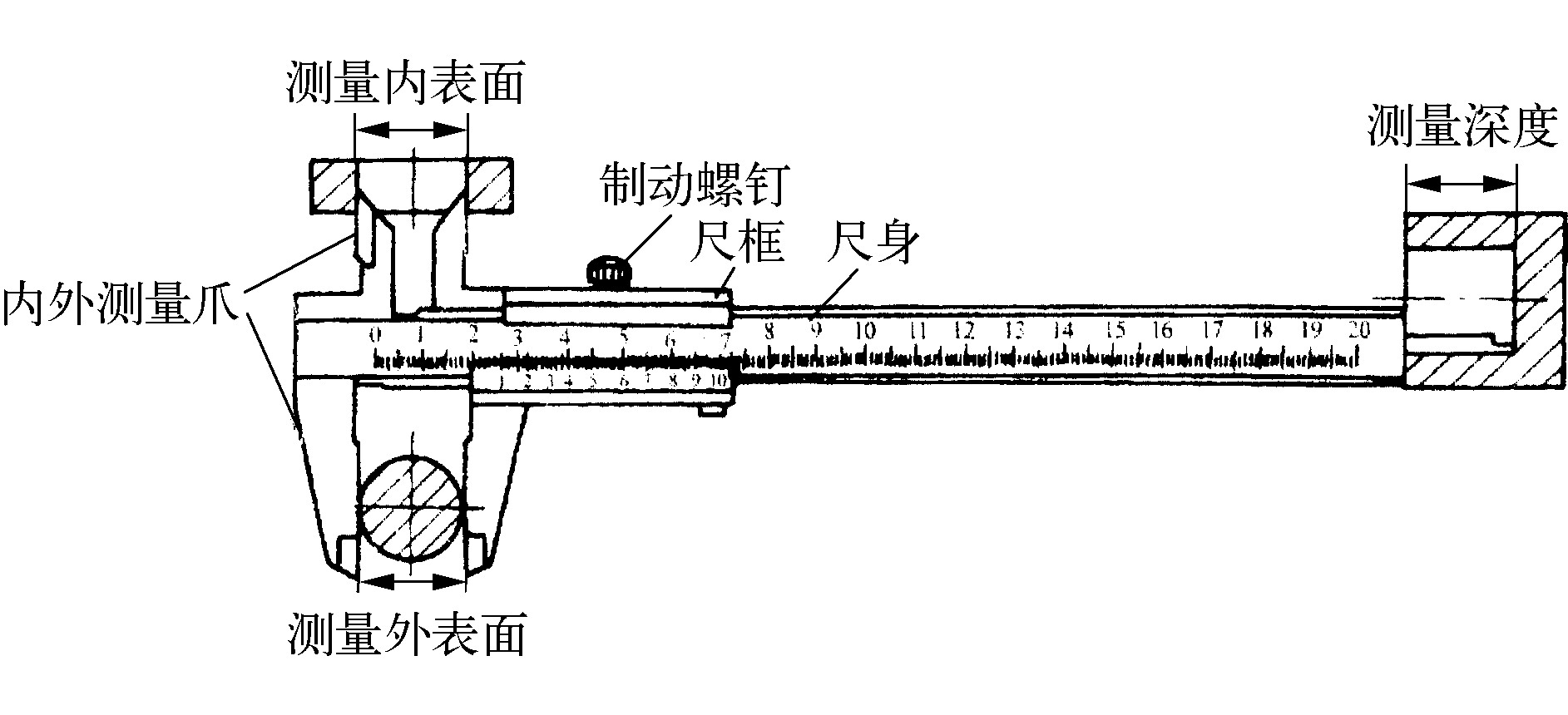

图3-1　三用游标卡尺的结构

表3-1　常用量具　（mm）

（续表）

（续表）

① 使用前的检查。尺框在尺身上移动应当平稳灵活，尺框与尺身不能有明显的晃动;量爪并拢时，量爪的测量面不应该有明显的漏光。否则，说明量爪已磨损不平或变形，会引起较大的测量误差。

② 使用前校对零件。把卡尺量爪反复并拢几次，每次并拢后游标卡尺与尺身的零线都应对齐。如果并拢时零位对不齐，并且每次并拢零线位置都不相同时，这样的卡尺不能再用。如果并拢时零位对不齐，但是， ......     （共2467字）    [阅读本文]>>
