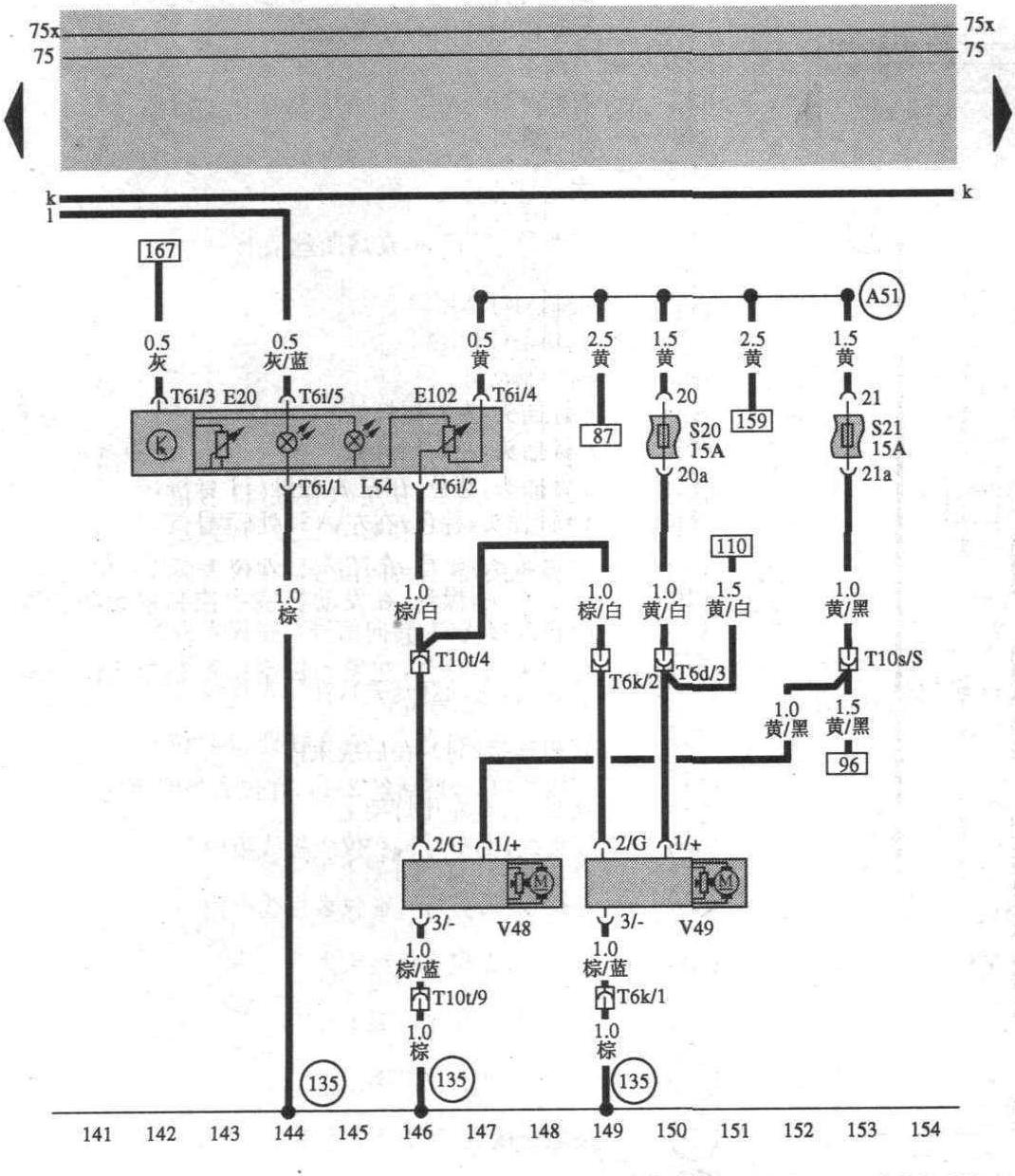

E20—开关和仪表灯控制
E102—大灯调节器
L54—大灯调节器照明灯
S20—熔断丝20，10 A(15 A)，在熔断丝架上
S21—熔断丝21，10 A(15 A)，在熔断丝架上
T6d—6针插头，粉红色，在右A柱处(8号位)
T6i—6针插头，黑色，在大灯调节开关上
T6k—6针插头，红色，在右A柱处(9号位)
T10s—10针插头，粉红色，在左A柱处(10号位)
T10t—10针插头，红色，在左A柱处(9号位)
V48—左大灯调节电机
V49—右大灯调节电机
(A51)—连接线(56)，在仪表板线束内
(135)—接地连接点，在仪表板线束内(由(30)分出)
图1-11 帕萨特1.8 GSi轿车基本电气设备电路图(11 ...... （共365字） [阅读本文]>>
