E1—灯光开关
E18—雾灯开关
L9—灯光开关照明灯
S4—熔断丝4，5 A，在熔断丝架上
S236—熔断丝36，15 A，在熔断丝架上
T2—2针插头，在行李厢盖上
T10a—10针插头，棕色，在左A柱处(8号位)
W6—杂物箱灯
X —牌照灯
(A3)—正极连接线(58)，在仪表板线束内
(A80)—连接线(X)，在仪表板线束内
(A88)—连接线(后雾灯)，在仪表板线束内
(W36)—连接线(30a火线)，在底盘线束内
(81)—接地连接点，在仪表板线束内(由(30)分出)
(196)—接地连接点，在后线束内(由(57B)分出)
(503)—螺钉连接点(75x火线)，在继电器板上

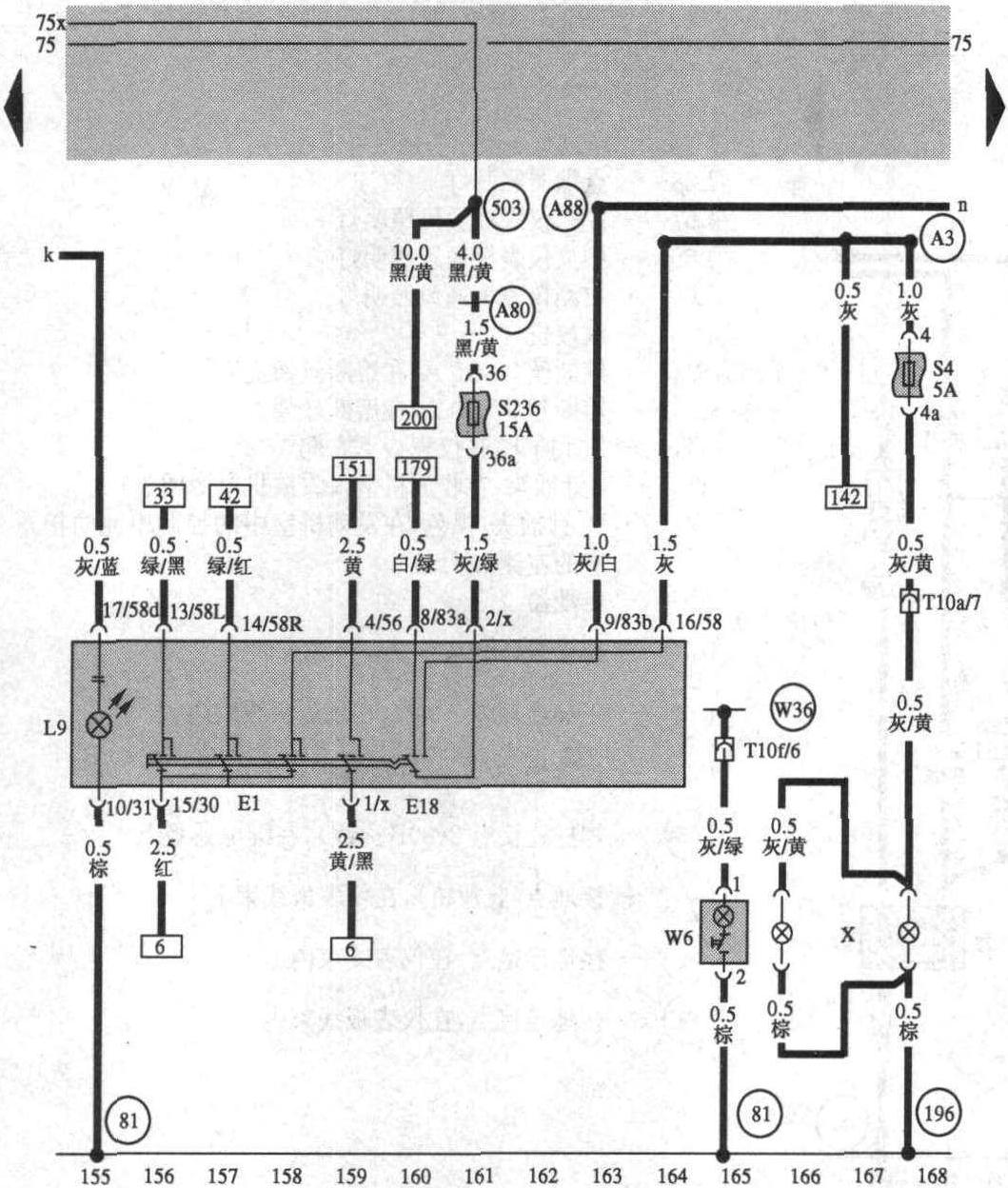

图1-12 帕萨特1.8 GSi轿车基本电气设备电路图(12 ...... （共374字） [阅读本文]>>
