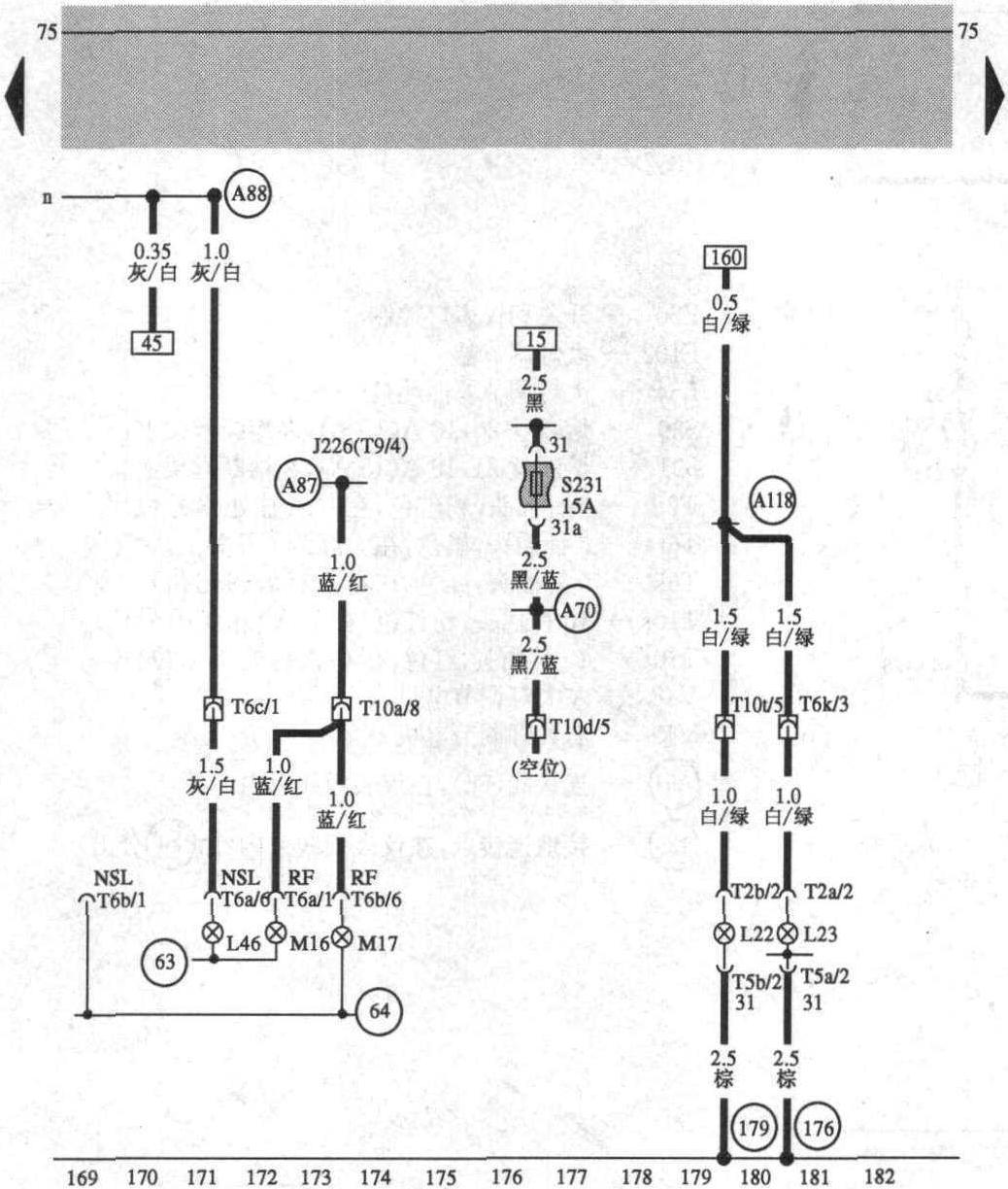

F4 —倒车灯开关
J226—启动限制和倒车灯继电器
L22—左前雾灯
L23—右前雾灯
L46—左后雾灯
M16—左倒车灯
M17—右倒车灯
S231—熔断丝31，15 A，在熔断丝架上
T2a—2针插头
T2b—2针插头
T5a—5针插头
T5b—5针插头
T6a—6针插头，在左尾灯处
T6b—6针插头，在右尾灯处
T6c—6针插头，蓝色，在左A柱处(11号位)
T6k—6针插头，红色，在右A柱处(9号位)
T10a—10针插头，棕色，在左A柱处(8号位)
T10b—10针插头，黑色，在发动机室中控制单元防护罩中的左侧(1号位)
T10d—10针插头，棕色，在发动机室中控制单元防护罩中的左侧(2号位)
T10t—10针插头，红色，在左A柱处(9号位)
(A70)—连接线(15a，熔断丝231)，在仪表板线束内
(A87)—连接线(倒车 ...... （共601字） [阅读本文]>>
