F60—怠速开关
G61—爆震传感器1
G69—节气门电位计
G42—进气温度传感器
G88—节气门定位电位计
J220—发动机控制单元，在发动机室的防护罩内
J255—自动空调控制单元
J338—节气门控制部件
T3a—3针插头，在挡水隔板的左侧，绿色
T8h—8针插头，在节气门控制部件上
T10b—10针插头，在发动机室中的控制单元防护罩内的左侧，黑色(1号位)
T(16+3)—19针插头，橙/红色，在发动机室中的控制单元防护罩内(3号位)
T80—80针插头，在发动机控制单元上
V60—怠速稳定电机
(131)—接地连接点，在发动机室线束内(由(12)分出)
(501A)—螺钉连接点2(30B号火线)，在继电器板上
(D101)—连接点1，在发动机室线束内

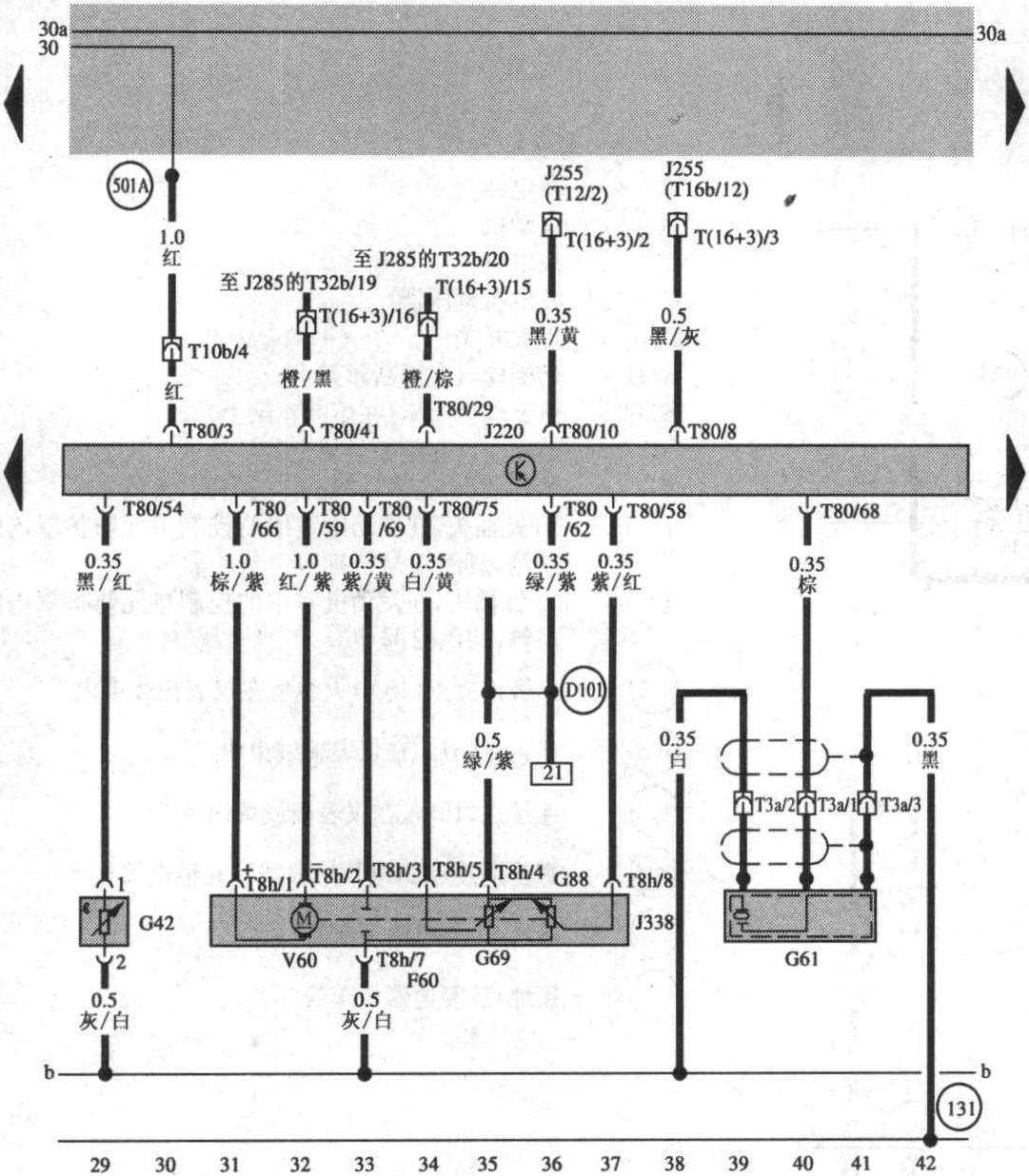

图1-20 帕萨特1.8 GSi轿车5 V ...... （共428字） [阅读本文]>>
