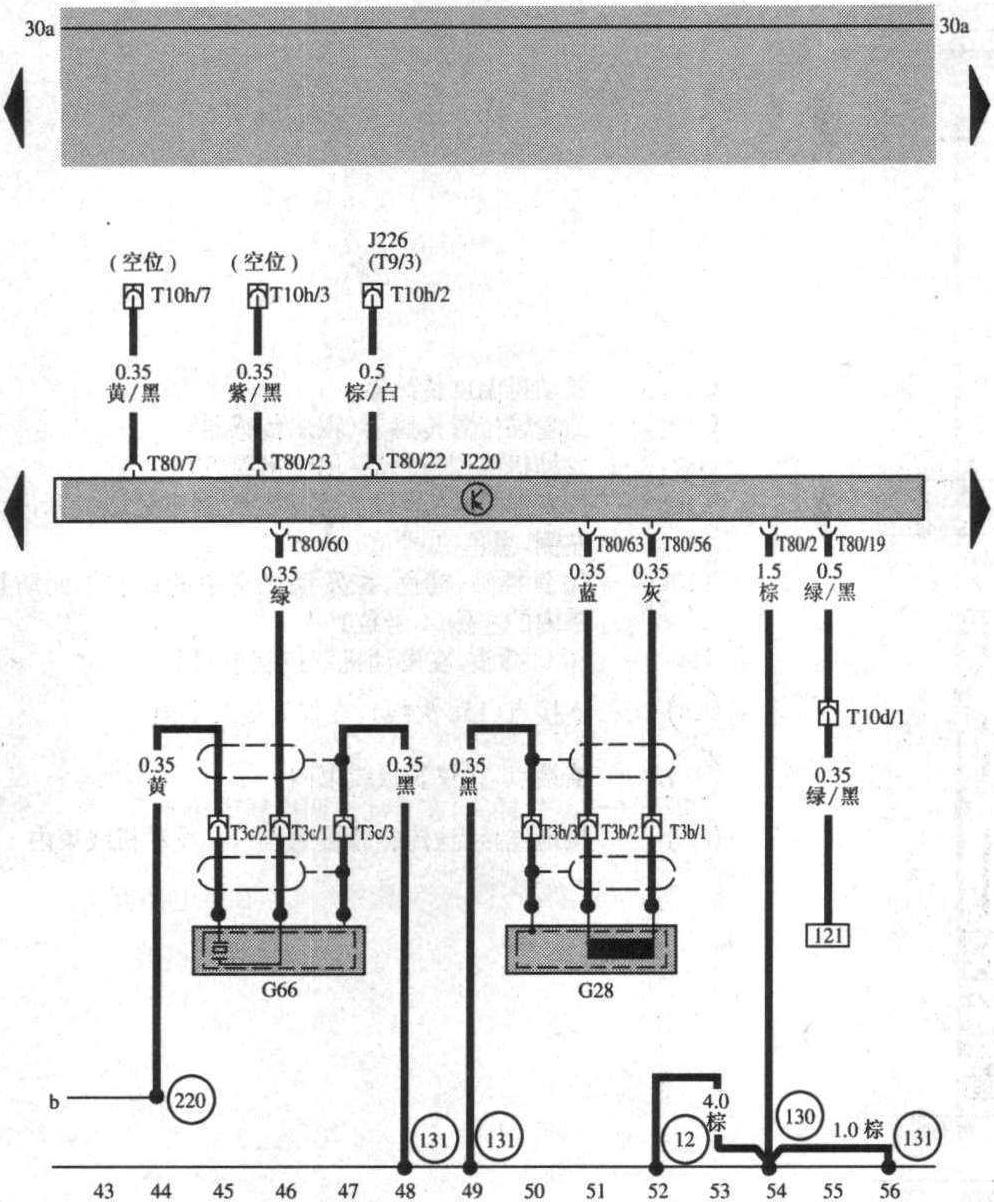

G28—曲轴位置传感器(发动机转速传感器)
G66—爆震传感器2
J220—发动机控制单元，在发动机室的防护罩内
J226—启动限制和倒车灯继电器
T3b—3针插头，在挡水隔板的左侧，灰色
T3c—3针插头，在挡水隔板的左侧，蓝色
T10d—10针插头，在发动机室中的控制单元防护罩内的左侧，棕色(2号位)
T10h—10针插头，蓝色，在发动机室中的控制单元，防护罩内(5号位)
T80—80针插头，在发动机室控制单元上
(12)—接地点，在发动机室内的左侧
(131)—接地连接点，在发动机室线束内(由(130)分出)
(220)—接地连接点(传感器接地点)，发动机室线束内
(130)—接地连接点，在发动机室线束内(由(12)分出)
