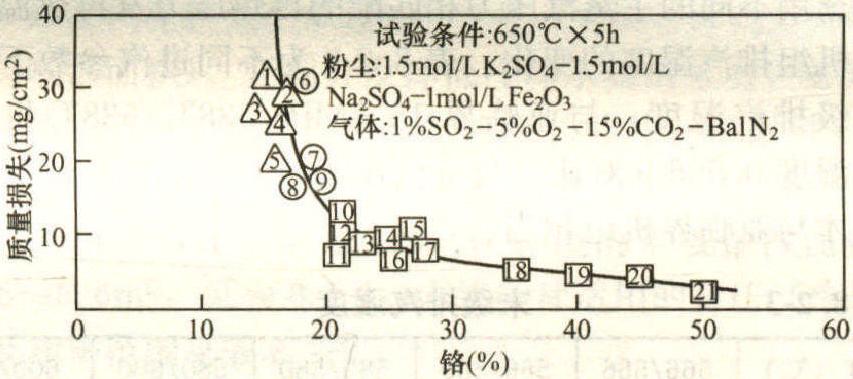

锅炉的过热器与再热器管服役条件最为恶劣，金属壁温比蒸汽温度高约25～50℃，偏差严重偏高。2.1.1 持久强度材料的持久强度必须满足设计要求，而材料的持久强度随着温度的提高而下降。因此，随着超超临界机组参数的不断提高，原用材料的高温强度明显不足，虽然通过增加管壁厚度可以降低钢管实际承受的应力，但壁厚的增加是受到限制的。通常，T91允许的金属壁温不超过593℃; T92、E911、T122允许的金属壁温不超过620℃。目前，如温度再高，就考虑选项用奥氏体钢TP304H、TP347H、TP347HFG、Super304H、HR3C、NF709等，在700℃以上就应选用Ni基合金。2.1.2 烟气腐蚀煤在燃烧时产生的烟气中存在SO2，SO2继续氧 ...... （共2035字） [阅读本文]>>
电气工程火电厂的工质是水，在常规条件下对水进行加热，当水的温度达到给定压力下的饱和温度时，将产生相变，水开始从液态变成气态，出现一个饱和水与饱和蒸汽两相共存的区域，这时尽管加热仍在进行，但汽水两相的温度不再上
电气工程对于一定容量的机组，当蒸汽初压不变时，提高蒸汽初温，循环效率将会提高。同时，初蒸汽比体积增大和低压缸排汽湿度减小，汽轮机的内效率也可提高，对提高电站热经济性有利。蒸汽初温提高主要受材料的许用温度限制，
电气工程当蒸汽初温不变仅提高初压时，一定范围内可提高机组热效率。但单独提高初压过大，机组热效率反而会降低，主要原因是初压提高时蒸汽比体积减小，将使汽轮机超高压通流部分叶片高度减小，甚至需要采用部分进汽，这样将
电气工程为了提高大容量机组的经济性，通常采用中间再热的办法提高热力循环的平均吸热温度，以降低热耗。采用中间再热，还可以减小低压末级的排汽湿度，提高汽轮机效率和延长末级叶片寿命，目前世界上投运的超临界或超超临界
电气工程2.1.1 锅炉容量锅炉单机容量增加，锅炉尺寸必然加大，水冷壁、过热器、再热器等受热面结构更为复杂，尾部烟道必须采用双烟道或三烟道，主蒸汽、再热蒸汽管道口径放大，厚度会增加，蒸汽管道布置、强度设计、结
上一篇
