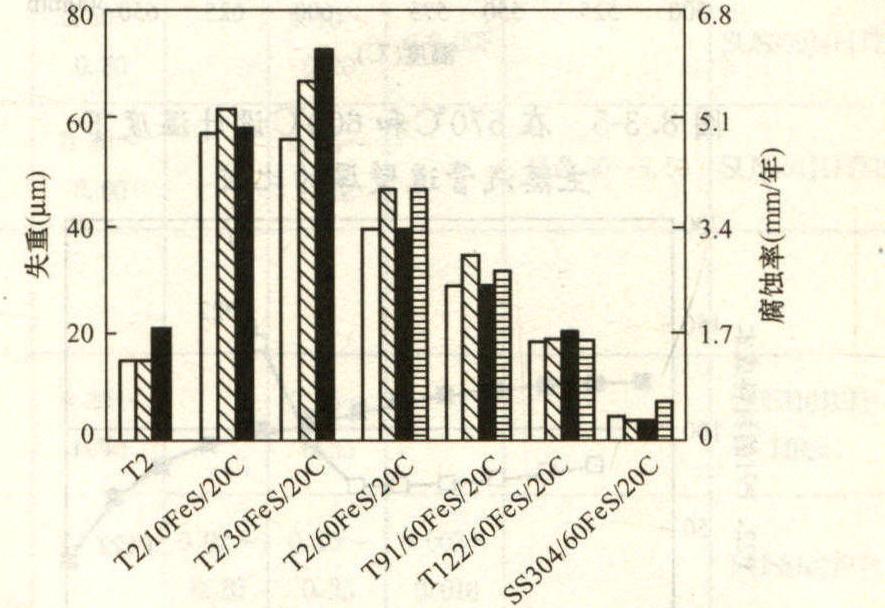

2.2.1 管壁温度随着超超临界锅炉参数的提高和管子内壁垢层厚度的增加，水冷壁管的壁温会升高。欧洲的Blum曾探讨过这个问题，在625℃/32MPa参数下运行的锅炉，水冷壁的最高壁温可达500～525℃，具体取决于管子内壁磁性垢层的厚度。随着水冷壁管的壁温升高，原来用的水冷壁管材料的持久强度不够，需要用持久强度更高的材料。就持久强度而言，T91是合适的，在COST计划中也被证实可制成水冷壁，但需要在焊前预热和焊接后热处理，现场施工比较困难。欧洲开发的T24和日本发展的T23、HCM12，不需在焊前预热和焊后热处理，是超超临界锅炉水冷壁比较合适的候选材料。2.2.2 水冷壁腐蚀美国在几台经改造 ...... （共647字） [阅读本文]>>
电气工程火电厂的工质是水，在常规条件下对水进行加热，当水的温度达到给定压力下的饱和温度时，将产生相变，水开始从液态变成气态，出现一个饱和水与饱和蒸汽两相共存的区域，这时尽管加热仍在进行，但汽水两相的温度不再上
电气工程对于一定容量的机组，当蒸汽初压不变时，提高蒸汽初温，循环效率将会提高。同时，初蒸汽比体积增大和低压缸排汽湿度减小，汽轮机的内效率也可提高，对提高电站热经济性有利。蒸汽初温提高主要受材料的许用温度限制，
电气工程当蒸汽初温不变仅提高初压时，一定范围内可提高机组热效率。但单独提高初压过大，机组热效率反而会降低，主要原因是初压提高时蒸汽比体积减小，将使汽轮机超高压通流部分叶片高度减小，甚至需要采用部分进汽，这样将
电气工程为了提高大容量机组的经济性，通常采用中间再热的办法提高热力循环的平均吸热温度，以降低热耗。采用中间再热，还可以减小低压末级的排汽湿度，提高汽轮机效率和延长末级叶片寿命，目前世界上投运的超临界或超超临界
电气工程2.1.1 锅炉容量锅炉单机容量增加，锅炉尺寸必然加大，水冷壁、过热器、再热器等受热面结构更为复杂，尾部烟道必须采用双烟道或三烟道，主蒸汽、再热蒸汽管道口径放大，厚度会增加，蒸汽管道布置、强度设计、结
上一篇
